Schwingungsisolierung für Schiffbau & Offshore
Robuste Antivibrationsmatten und Elastomerlager für Motoren, Generatoren, Decks und Offshore-Anlagen – auch bei Kälte, Salzwasser und Seegang.
✓ Technische Auslegung
individuell nach Ihren Maschinendaten
✓ Zuschnitt nach Maß
Matten, Streifen, Pads & Mehrlagen-Systeme
✓ Schnelle Angebote
kurzfristige Fertigung & Express möglich
✓ Industrie & Forschung
beliefert auch führende Hochschulen & Institute
Welche Eigenfrequenz braucht Ihre Lagerung? → Zum kostenlosen Isolations-Rechner
Vibrationen auf See: dauerhaft und anspruchsvoll

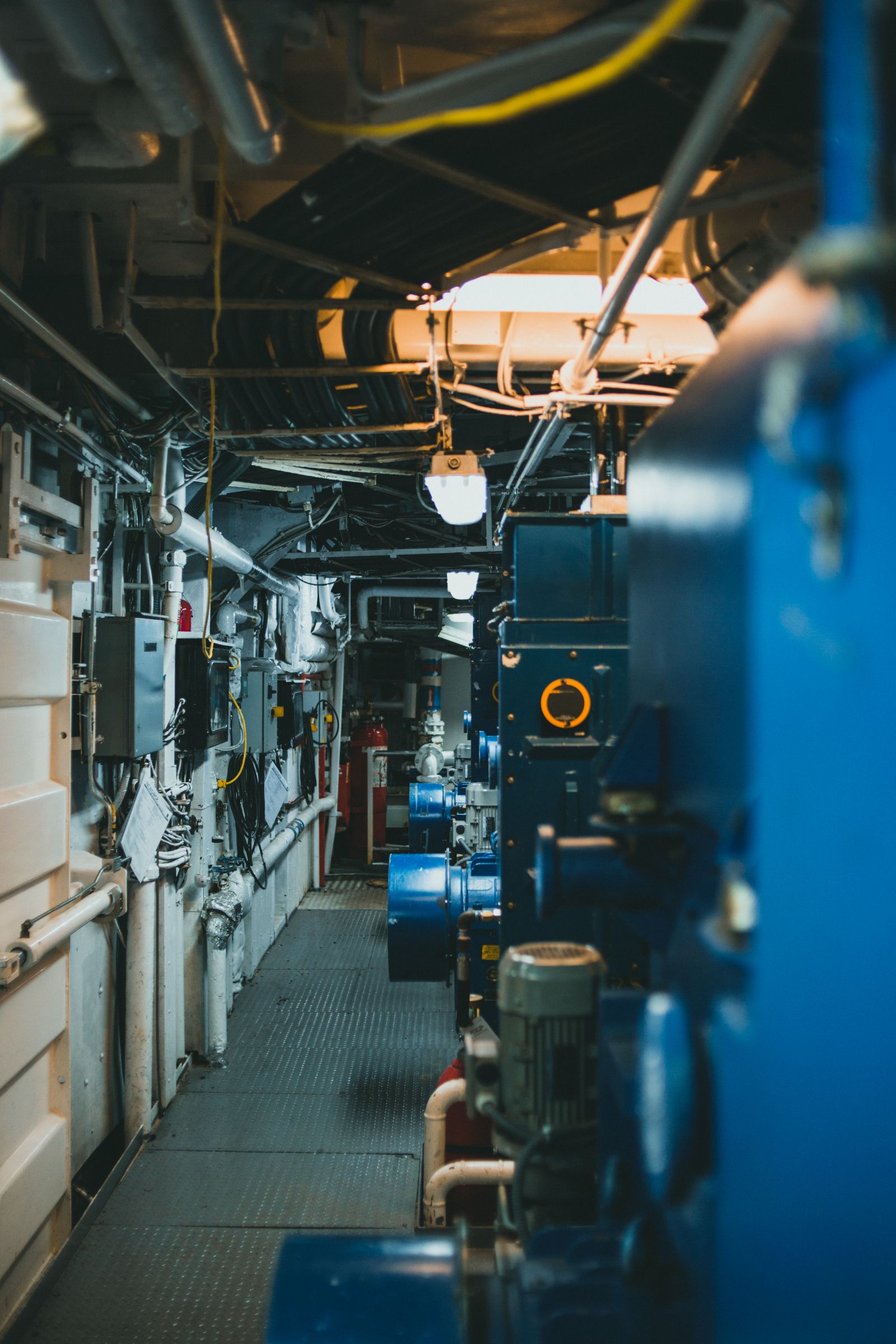

An Bord laufen Motoren, Generatoren und Hilfsaggregate oft rund um die Uhr. Ihre Vibrationen übertragen sich über Fundamente in den Schiffskörper und als Körperschall in Aufenthaltsbereiche. Hinzu kommen Stoßbelastungen durch Wellen und Wind sowie Bewegungen durch Seegang und Temperaturwechsel – Bedingungen, denen Lager dauerhaft standhalten müssen.
Ruhe an Bord
Die elastische Lagerung von Motoren und Aggregaten reduziert den Körperschall in Kabinen, auf der Brücke und in Aufenthaltsräumen.
Stoßfest
Elastomere nehmen Stoßbelastungen durch Seegang auf und schützen Maschinen, Fundamente und Struktur.
Längere Wartungsintervalle
Weniger Vibrationen bedeuten weniger Verschleiß und einen sicheren Betrieb unter extremen Bedingungen.

Typische Anwendungen
Unsere Antivibrationslösungen werden im Schiffbau und Offshore-Bereich eingesetzt, zum Beispiel für:
- Schiffsmotoren und Generatoren
- Pumpen, Kompressoren und Hilfsaggregate an Bord
- Elastomer- und Gleitlager unter Glas-Kuppeldachkonstruktionen
- Lagerung von Hauptmasten auf Segelyachten

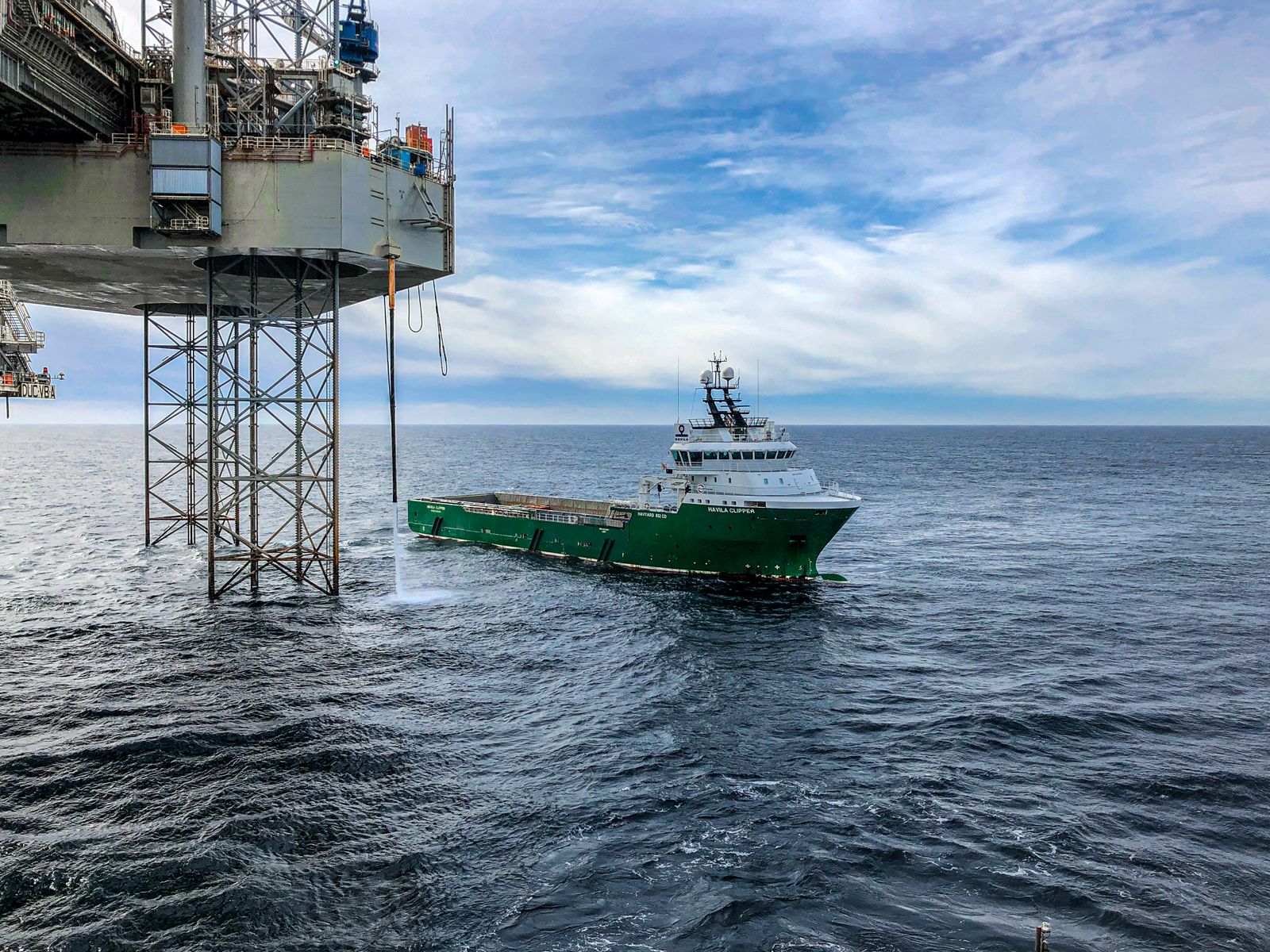

- Offshore-Plattformen und Versorgungsschiffe
- Kühl- und Tiefkühlbereiche an Bord
Unsere Lösung: robuste Isoliermatten nach Maß
Für maritime Anwendungen liefern wir besonders robuste Isoliermatten, die auch bei Kälte flexibel bleiben und individuell für Ihr Projekt zugeschnitten werden.
- Isoliermatten bis 50 mm Stärke, Zuschnitt nach Maß
- Temperaturbeständig von −35 °C bis +90 °C
- Öl- und kraftstoffbeständige Werkstoffe (z. B. NBR) für den Maschinenraum
- Witterungs-, Ozon- und UV-beständige Werkstoffe (z. B. EPDM, CR) für Außendecks
Empfohlene Systeme & technische Daten
Auf See müssen Lagerungen nicht nur Schwingungen isolieren, sondern auch Stöße, Bewegungen und aggressive Umgebungen dauerhaft verkraften.
| Empfohlenes System | Lastbereich (statische Dauerlast) | Geeignet für |
|---|---|---|
| Elastomermatte, kälteflexibel | nach Auslegung, bis 50 mm Stärke | Motoren, Generatoren, Kühlbereiche (−35 °C bis +90 °C) |
| PUR-Elastomer, mittel bis schwer | 0,11 – 0,85 N/mm² | Aggregate und Hilfsmaschinen mit tiefer Abstimmung |
| Elastomer- und Gleitlager (CR, EPDM, NBR) | nach Auslegung | Kuppeldächer, Masten, Decksaufbauten |
- Medien im Maschinenraum (Öl, Kraftstoff) bei der Werkstoffwahl berücksichtigen
- Rohr- und Abgasanschlüsse flexibel ausführen
- Stoßlasten durch Seegang in der Lastklasse einplanen
→ Alle Lastklassen: Werkstoffe & technische Daten · Eigene Werte prüfen: Isolations-Rechner · Ausschreibungstexte & Datenblatt (PDF)
Passende Datenblätter (PDF): Elastomerplatten & Pads · Gummigranulatmatten G1–G8
Rechenbeispiel: Hilfsdiesel-Generator an Bord
Wie tief muss die Lagerung eines Bordaggregats abgestimmt sein? Das folgende vereinfachte Beispiel betrachtet einen Hilfsdiesel-Generator mit 1500 U/min auf vier PUR-Elastomerpads.
- Masse des Aggregats: 4.000 kg, gleichmäßig auf 4 Auflagerpunkte verteilt
- Padgröße: 4 × 200 × 200 mm = 160.000 mm²
- Flächenpressung: 4.000 kg × 9,81 / 160.000 mm² ≈ 0,25 N/mm² – im Lastbereich „PUR-Elastomer, mittel bis schwer“ (0,11 – 0,85 N/mm²) aus der Tabelle oben
- Erregerfrequenz: 1500 U/min ÷ 60 = 25 Hz (Drehfrequenz); bei Viertaktmotoren zusätzlich die halbe Motorordnung von 12,5 Hz
- Angenommene Eigenfrequenz der Lagerung: 10 Hz bzw. 8 Hz
Gerechnet wird mit dem ungedämpften Einmassenschwinger: η = Erregerfrequenz / Eigenfrequenz, T = 1 / (η² − 1), Isolationsgrad = 1 − T, Pegelminderung = 20 · log10(1/T) dB. Eine Isolierung tritt erst ab η > √2 ein.
| Erregung | Lagerung mit f₀ = 10 Hz | Lagerung mit f₀ = 8 Hz |
|---|---|---|
| 25 Hz (1500 U/min) | η = 2,5 → ≈ 81 % (≈ 14 dB) | η ≈ 3,1 → ≈ 89 % (≈ 19 dB) |
| 12,5 Hz (halbe Motorordnung) | η = 1,25 < √2 → keine Isolierung, Verstärkung (≈ +5 dB) | η ≈ 1,6 → ≈ 31 % (≈ 3 dB) |
Was das Beispiel zeigt: Für die Drehfrequenz von 25 Hz reicht eine Lagerung mit 10 Hz rechnerisch für rund 80 % Isolationsgrad. Treten aber tiefere Motorordnungen auf, kann dieselbe Lagerung in der Nähe der Resonanz liegen und Schwingungen verstärken. Maßgebend ist deshalb immer die tiefste relevante Erregerfrequenz. Hinzu kommen auf See Stoßlasten durch Seegang und Schiffsbewegungen, die die Lagerung zusätzlich aufnehmen muss – ohne durchzuschlagen. Warum eine Lagerung trotz Matte nicht wirkt, erklärt unser Ratgeber Matte wirkt nicht?
Vereinfachtes Beispiel, Richtwerte – die verbindliche Auslegung erfolgt projektbezogen. Ihre eigenen Werte prüfen Sie mit dem Isolations-Rechner. Ein Materialmuster können Sie über die Kurzanfrage anfordern.
So läuft Ihr Projekt ab
1. Anfrage
Sie nennen uns Ihre Maschine oder Anlage, das Gewicht, die Aufstellfläche und die Drehzahl – am einfachsten über unseren Konfigurator.
2. Auslegung
Wir wählen Material, Härte, Stärke und Format passend zu Last und Frequenz und stimmen die Lösung mit Ihnen ab.
3. Fertigung
Ihre Antivibrationsmatten oder -pads werden nach Maß zugeschnitten – als Matte, Streifen, Pad oder Mehrlagen-System.
4. Lieferung
Sie erhalten einbaufertige Elemente, die sich ohne großen Aufwand unter Maschinen und Fundamenten montieren lassen.
Häufige Fragen
Welche Temperaturen halten die Matten aus?
Unsere robusten Isoliermatten sind temperaturbeständig von −35 °C bis +90 °C und bleiben dabei kälteflexibel.
Sind die Werkstoffe salzwasser- und ölbeständig?
Wir wählen den Werkstoff passend zur Umgebung: z. B. NBR für Öl- und Kraftstoffkontakt, EPDM oder CR für Witterung und Außendecks.
Liefern Sie auch für Yachten?
Ja. Elastomerlager unter Hauptmasten von Segelyachten verhindern Schäden am Rumpf durch hohe Lasten und Verformungen.
Brauchen Lagerungen eine Zulassung der Klassifikationsgesellschaft?
Ob für ein Lager eine Typzulassung oder ein Nachweis einer Klassifikationsgesellschaft wie DNV, Lloyd’s Register oder Bureau Veritas gefordert ist, hängt von Schiffstyp, Einbauort und Bauteil ab. Maßgeblich sind die Vorgaben von Werft und Klasse. Bitte nennen Sie uns die geforderten Nachweise schon mit der Anfrage – welche Unterlagen für den jeweiligen Produkttyp vorliegen, klären wir im Angebot.
Worauf ist beim Einbau in salzhaltiger Umgebung zu achten?
Neben dem passenden Elastomer kommt es auf die Metallteile an: Unterlegbleche, Schrauben und Halterungen sollten korrosionsgeschützt oder aus geeignetem Edelstahl ausgeführt sein. Vermeiden Sie Staunässe unter den Lagern und prüfen Sie die Lagerung im Rahmen der regulären Wartung auf Risse und Verformungen. Die Beständigkeit des Elastomers gegen Salzwasser ist abhängig vom Produkttyp – die Angaben finden Sie im Datenblatt bzw. im Angebot; einen Überblick gibt die Seite Werkstoffe & technische Daten.
Welche Erregerfrequenzen treten bei Schiffsdieseln und Generatoren auf?
Die Grundfrequenz ergibt sich aus der Drehzahl: 1500 U/min ÷ 60 = 25 Hz. Bei Viertakt-Verbrennungsmotoren treten zusätzlich Motorordnungen auf, etwa die halbe Ordnung (bei 1500 U/min also 12,5 Hz) sowie höhere Ordnungen abhängig von der Zylinderzahl. Für die Auslegung zählt die tiefste relevante Frequenz – nennen Sie uns daher Motorart, Drehzahl und Zylinderzahl. Erste Abschätzungen liefert der Isolations-Rechner.
Wie werden Stöße durch Seegang berücksichtigt?
Die Lastklasse wird nach der statischen Dauerlast gewählt. Seegang, Schiffsbewegungen und Krängung erzeugen zusätzliche dynamische Lasten, die die Lagerung aufnehmen muss, ohne durchzuschlagen oder dauerhaft verformt zu werden. Deshalb sollte die Lagerung nicht bis an die Obergrenze ihres Lastbereichs ausgenutzt werden; bei Bedarf sichern Anschläge oder Bewegungsbegrenzer das Aggregat zusätzlich.
Können Rohrleitungen und Abgasanlagen die Isolierung überbrücken?
Ja. Jede starre Verbindung zwischen elastisch gelagertem Aggregat und Schiffsstruktur wirkt als Schallbrücke und leitet Körperschall an der Lagerung vorbei. Rohr-, Abgas- und Kabelanschlüsse sollten deshalb flexibel ausgeführt werden, etwa mit Kompensatoren oder Schlauchleitungen.
