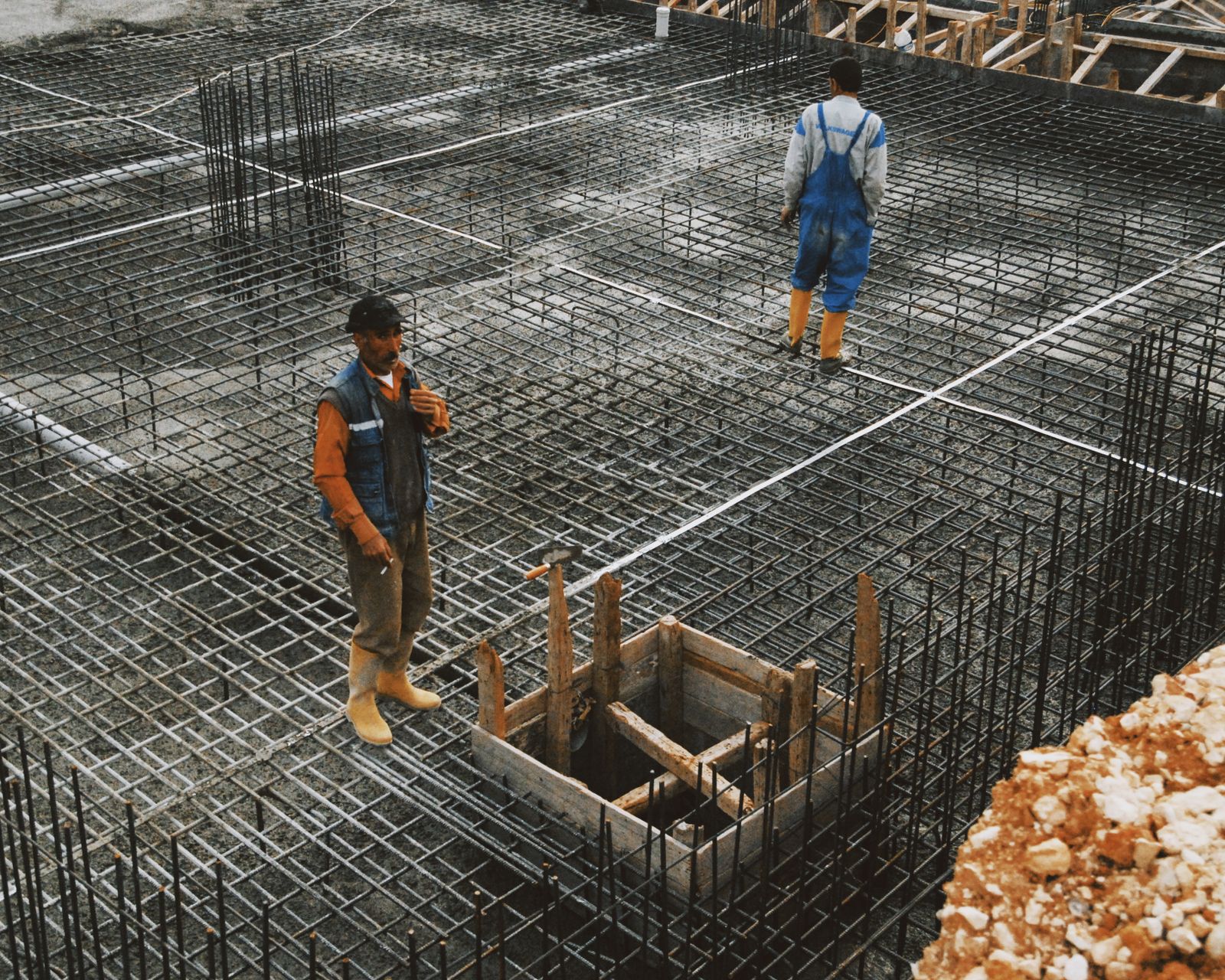

Bewehrung für ein Betonfundament auf einer Baustelle

Elastische Lagerung für Bau & Fundamente

Schwingungsisolierung für Gebäude, Maschinenfundamente, Brücken und Schwimmbäder – geplant, ausgeschrieben und geliefert nach Maß.

Erschütterungsschutz beginnt im Fundament

Verkehr, Maschinen oder benachbarte Anlagen erzeugen Erschütterungen, die sich über den Baugrund in Gebäude übertragen. Umgekehrt geben Maschinenfundamente Vibrationen an die Umgebung ab. Eine elastische Lagerung zwischen Bauteil und Untergrund unterbricht diesen Übertragungsweg – am wirksamsten, wenn sie bereits in der Planung berücksichtigt wird.

Schutz vor Erschütterungen

Elastisch gelagerte Gebäude und Fundamente sind vor Vibrationen aus Verkehr und Umgebung geschützt.

Lasten sicher abtragen

Elastomerlager nehmen Lasten aus Decken, Balken und Dächern auf und gleichen Verdrehungen sowie horizontale Bewegungen aus.

Planungssicher

Wir unterstützen Sie mit Auslegung, Datenblättern und Ausschreibungstexten für Ihr Leistungsverzeichnis.

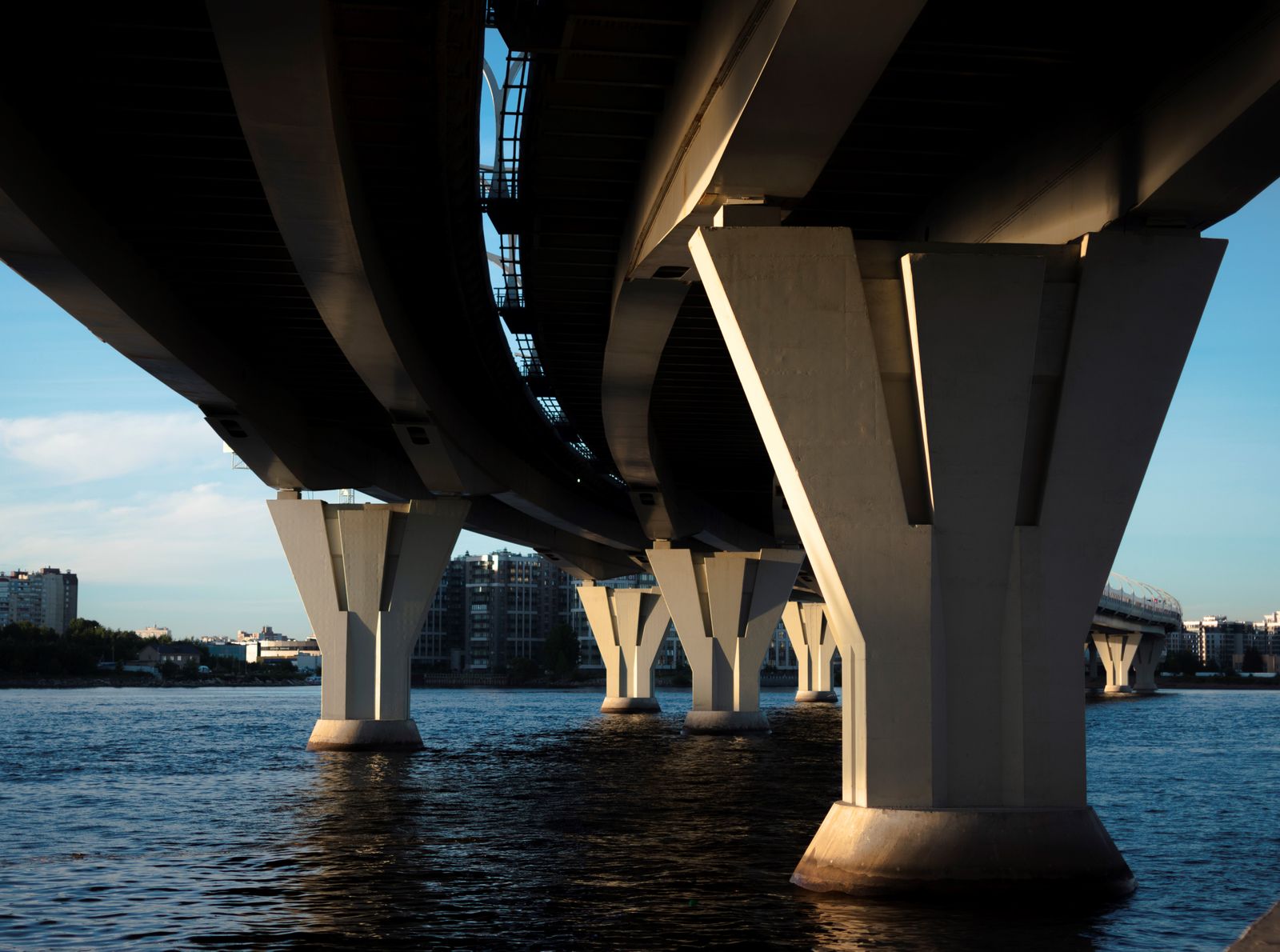

Unterkonstruktion einer modernen Brücke

Typische Anwendungen

Typische Anwendungen in Bau und Infrastruktur:

  • Schwingungsdämpfende Gebäude- und Betonfundamente
  • Elastomerlager im Beton- und Stahlbetonbau (Decken, Balken, Dächer)
  • Brückenlager und Ingenieurbauwerke
  • Tunnel
  • Schwimmbäder, z. B. in Wellnesscentern und Hotels
  • Trittschalldämmung für Fußböden und Wände

Unsere Lösung: elastische Lagerung mit Nachweis

Für die elastische Gebäudelagerung setzen wir vor allem gemischtzellige PUR-Elastomere ein: Sie erreichen auch bei hohen Lasten Eigenfrequenzen bis ca. 8 – 10 Hz, sind dauerelastisch und für ausgewählte Typen mit allgemeiner bauaufsichtlicher Zulassung erhältlich.

  • Vollflächige Sohl- und Fundamentlagerung
  • Streifen- und Punktlager unter Wänden und Stützen
  • Seitliche Entkopplung von Bauteilen
  • Datenblätter und Ausschreibungstexte für Planung und Vergabe

Empfohlene Systeme & technische Daten

Die Auswahl richtet sich nach Flächenpressung, gewünschter Abstimmfrequenz und Bauteil. Für hohe Lasten stehen besonders steife Typen zur Verfügung.

Empfohlenes SystemLastbereich (statische Dauerlast)Geeignet für
PUR-Elastomer, leicht bis sehr schwer0,042 – 2,5 N/mm²Gebäude- und Sohllagerung, Fundamente – Eigenfrequenzen bis ca. 8 Hz
Gummigranulat-/Fasermatte, Klasse G1 – G80,02 – 1,50 N/mm²Fundamente, Estrich- und Trittschallentkopplung
Elastomerlager (CR, NR)nach AuslegungDecken-, Balken- und Brückenlager
  • Lagerung vollflächig verlegen, Stöße abkleben und Schutzlage gegen Zementleim vorsehen
  • Flankenübertragung und Durchdringungen konsequent entkoppeln
  • Ausschreibungstexte und Datenblatt finden Sie im Download-Bereich

→ Alle Lastklassen: Werkstoffe & technische Daten · Eigene Werte prüfen: Isolations-Rechner · Ausschreibungstexte & Datenblatt (PDF)

Passende Datenblätter (PDF): PUR-Elastomere · Gummigranulatmatten G1–G8

Rechenbeispiel: elastisch gelagertes Maschinenfundament

Wie lässt sich ein Maschinenfundament abschätzen? Das folgende vereinfachte Beispiel betrachtet eine Maschine mit 1500 U/min auf einem Trägheitsfundament, das vollflächig auf PUR-Elastomer gelagert ist.

  • Maschinenmasse: 8 t; Fundamentblock nach der Faustregel „etwa dreifache Maschinenmasse“: 24 t; Gesamtmasse 32 t
  • Sohlfläche des Fundaments: 3,0 × 2,0 m = 6.000.000 mm²
  • Flächenpressung: 32.000 kg × 9,81 / 6.000.000 mm² ≈ 0,05 N/mm² – im Lastbereich „PUR-Elastomer, leicht bis sehr schwer“ (0,042 – 2,5 N/mm²) aus der Tabelle oben, also eine leichte Type
  • Erregerfrequenz: 1500 U/min ÷ 60 = 25 Hz
  • Angenommene Eigenfrequenz der Lagerung: 10 Hz bzw. 8 Hz

Gerechnet wird mit dem ungedämpften Einmassenschwinger: η = Erregerfrequenz / Eigenfrequenz, T = 1 / (η² − 1), Isolationsgrad = 1 − T, Pegelminderung = 20 · log10(1/T) dB.

LagerungFrequenzverhältnis ηIsolationsgradPegelminderung
f₀ = 10 Hz2,5≈ 81 %≈ 14 dB
f₀ = 8 Hz≈ 3,1≈ 89 %≈ 19 dB

Was das Beispiel zeigt: Die Fundamentmasse ändert den Isolationsgrad nicht direkt – der hängt vom Frequenzverhältnis ab. Sie verringert aber die Schwingwege der Maschine, gleicht eine außermittige Schwerpunktlage aus und sorgt dafür, dass die Lagerung im passenden Lastbereich arbeitet. Wichtig ist, dass die Flächenpressung zur gewählten Type passt: Eine zu gering belastete Lagerung ist zu steif und erreicht die angenommene Eigenfrequenz nicht. Hinweise zur Beurteilung von Erschütterungen finden Sie auf unserer Seite Normen & Regelwerke.

Vereinfachtes Beispiel, Richtwerte – die verbindliche Auslegung erfolgt projektbezogen. Ihre eigenen Werte prüfen Sie mit dem Isolations-Rechner. Ein Materialmuster können Sie über die Kurzanfrage anfordern.

So läuft Ihr Projekt ab

1. Anfrage

Sie nennen uns Ihre Maschine oder Anlage, das Gewicht, die Aufstellfläche und die Drehzahl – am einfachsten über unseren Konfigurator.

2. Auslegung

Wir wählen Material, Härte, Stärke und Format passend zu Last und Frequenz und stimmen die Lösung mit Ihnen ab.

3. Fertigung

Ihre Antivibrationsmatten oder -pads werden nach Maß zugeschnitten – als Matte, Streifen, Pad oder Mehrlagen-System.

4. Lieferung

Sie erhalten einbaufertige Elemente, die sich ohne großen Aufwand unter Maschinen und Fundamenten montieren lassen.

Häufige Fragen

Wann sollte eine elastische Gebäudelagerung geplant werden?

So früh wie möglich – idealerweise in der Vorplanung. Die Lagerung beeinflusst Gründung, Statik und Details, eine Nachrüstung ist meist sehr aufwendig.

Liefern Sie Ausschreibungstexte?

Ja. Musterpositionen für Leistungsverzeichnisse stehen im Download-Bereich bereit; auf Wunsch passen wir sie an Ihr Projekt an.

Eignen sich die Matten auch für Schwimmbäder?

Ja. Elastische Lagerungen werden z. B. in Wellnesscentern und Hotels eingesetzt, um Körperschall von Becken und Technik vom Gebäude zu trennen.

Was regelt DIN 4150 zu Erschütterungen in Gebäuden?

Die Normenreihe DIN 4150 „Erschütterungen im Bauwesen“ besteht aus drei Teilen: Teil 1 behandelt die Vorermittlung von Schwingungsgrößen, Teil 2 die Einwirkungen auf Menschen in Gebäuden und Teil 3 die Einwirkungen auf bauliche Anlagen. Die jeweiligen Anhalts- und Beurteilungswerte entnehmen Sie bitte direkt der Norm. Einen Überblick über weitere Regelwerke gibt unsere Seite Normen & Regelwerke.

Wie wird ein Maschinenfundament elastisch gelagert?

Üblich ist eine Wanne in der Bodenplatte, deren Sohle und Seitenwände vollflächig mit der elastischen Lagerung belegt werden. Die Stöße werden abgeklebt, eine Schutzfolie verhindert, dass Zementleim in Fugen und Lagerung eindringt, danach wird der Fundamentblock eingebaut bzw. betoniert. Die umlaufende Randfuge bleibt frei von Schutt und Beton und wird dauerelastisch geschlossen, damit keine Schallbrücken entstehen. Passende Werkstoffe finden Sie unter Werkstoffe & technische Daten.

Wie schwer sollte das Fundament im Verhältnis zur Maschine sein?

Als Faustregel wird – etwa in einem Handout einer DGUV-Fachveranstaltung zur Körperschallisolierung – eine Fundamentmasse von etwa dem Dreifachen der Maschinenmasse genannt. Die zusätzliche Masse verringert die Schwingwege, senkt den gemeinsamen Schwerpunkt und verteilt die Last gleichmäßiger. Bei stoßartig arbeitenden Maschinen wie Pressen erfolgt die Bemessung projektbezogen.

Wie werden Leitungen und Durchdringungen an elastisch gelagerten Bauteilen ausgeführt?

Jede starre Verbindung zwischen gelagertem Bauteil und Umgebung wirkt als Schallbrücke. Rohre, Kabeltrassen, Treppen, Schächte und Anschlüsse an angrenzende Bauteile sollten deshalb flexibel bzw. mit elastischer Fuge ausgeführt werden. Diese Details gehören in die Ausführungsplanung, weil sie sich nachträglich nur schwer korrigieren lassen.

Kann ein Gebäude auch gegen Erschütterungen von außen geschützt werden?

Ja. Neben der Lagerung der Störquelle (Quellenisolierung) lässt sich auch das zu schützende Gebäude oder Bauteil elastisch lagern (Empfängerisolierung) – etwa bei Gebäuden an Bahnstrecken oder Straßenbahntrassen. Mehr dazu auf unserer Seite Bahn & Verkehr.

Bauvorhaben mit Erschütterungsschutz?

Schildern Sie uns Bauwerk, Lasten und Störquelle – wir unterstützen Sie von der Auslegung bis zur Ausschreibung.
