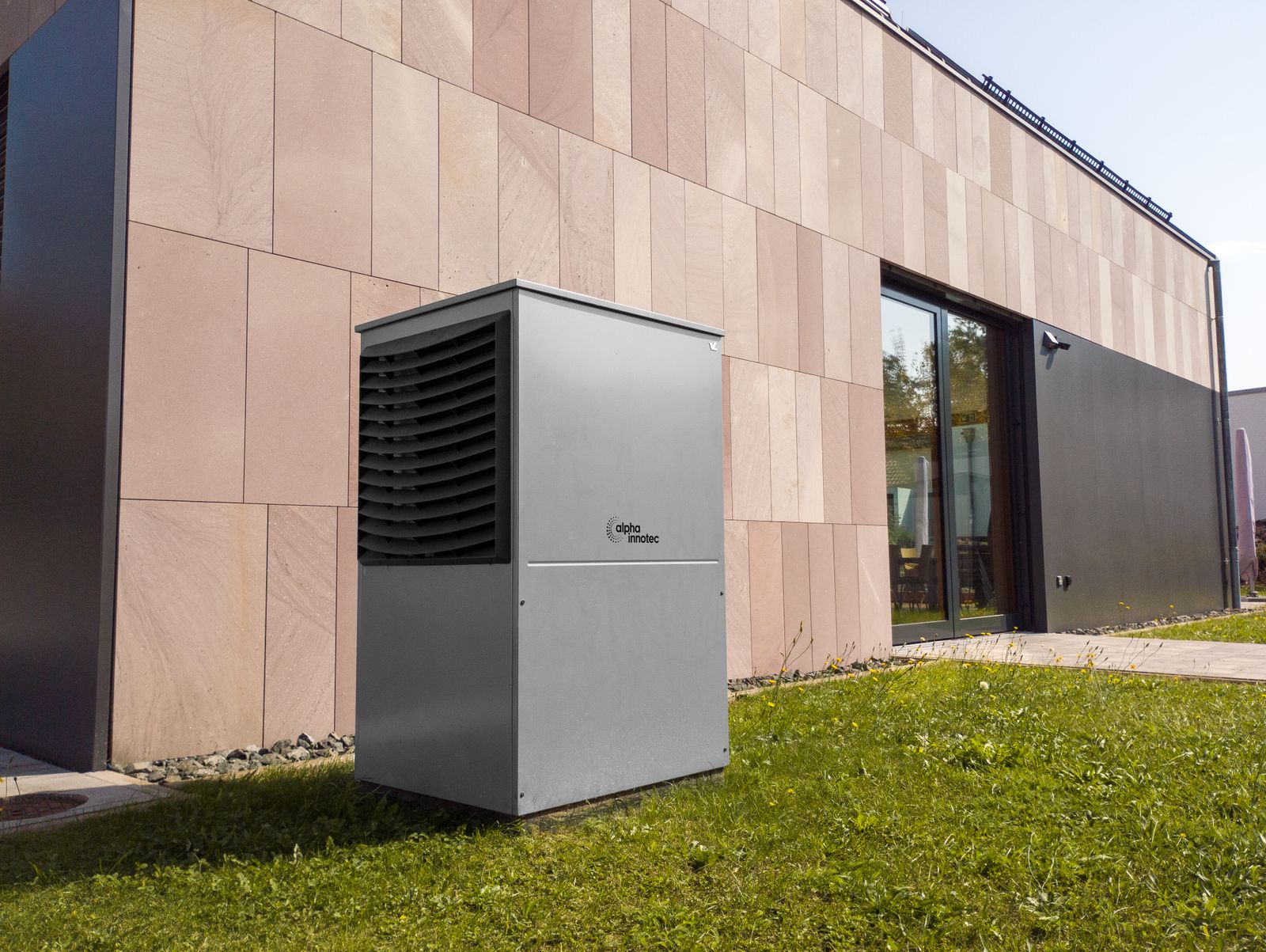

Wärmepumpe im Außenbereich eines Neubaus

Schwingungsentkopplung für Gebäudetechnik & Wärmepumpen

Damit die Haustechnik nicht stört: Antivibrationsmatten für Wärmepumpen, Lüftungsgeräte, Klimaanlagen und Kältetechnik – innen wie außen.

Körperschall im Gebäude vermeiden

Wärmepumpen, Lüftungsgeräte, Rückkühler und Klimaanlagen laufen oft rund um die Uhr. Ohne Entkopplung werden ihre Vibrationen über Sockel, Dach oder Decke als Körperschall ins Gebäude übertragen – als tieffrequentes Brummen, das in Wohn- und Arbeitsräumen besonders störend wirkt und auch zu Konflikten mit Nachbarn führen kann.

Ruhe im Gebäude

Eine elastische Lagerung verhindert, dass Vibrationen über Bauteile in Wohn- und Arbeitsräume gelangen.

Wetterfest

EPDM-basierte Matten sind beständig gegen Witterung, Ozon und UV-Strahlung – ideal für Dach- und Außenaufstellung.

Einfache Montage

Matten und Pads werden einfach unter Sockel, Konsole oder Grundrahmen gelegt – auch bei Bestandsanlagen.

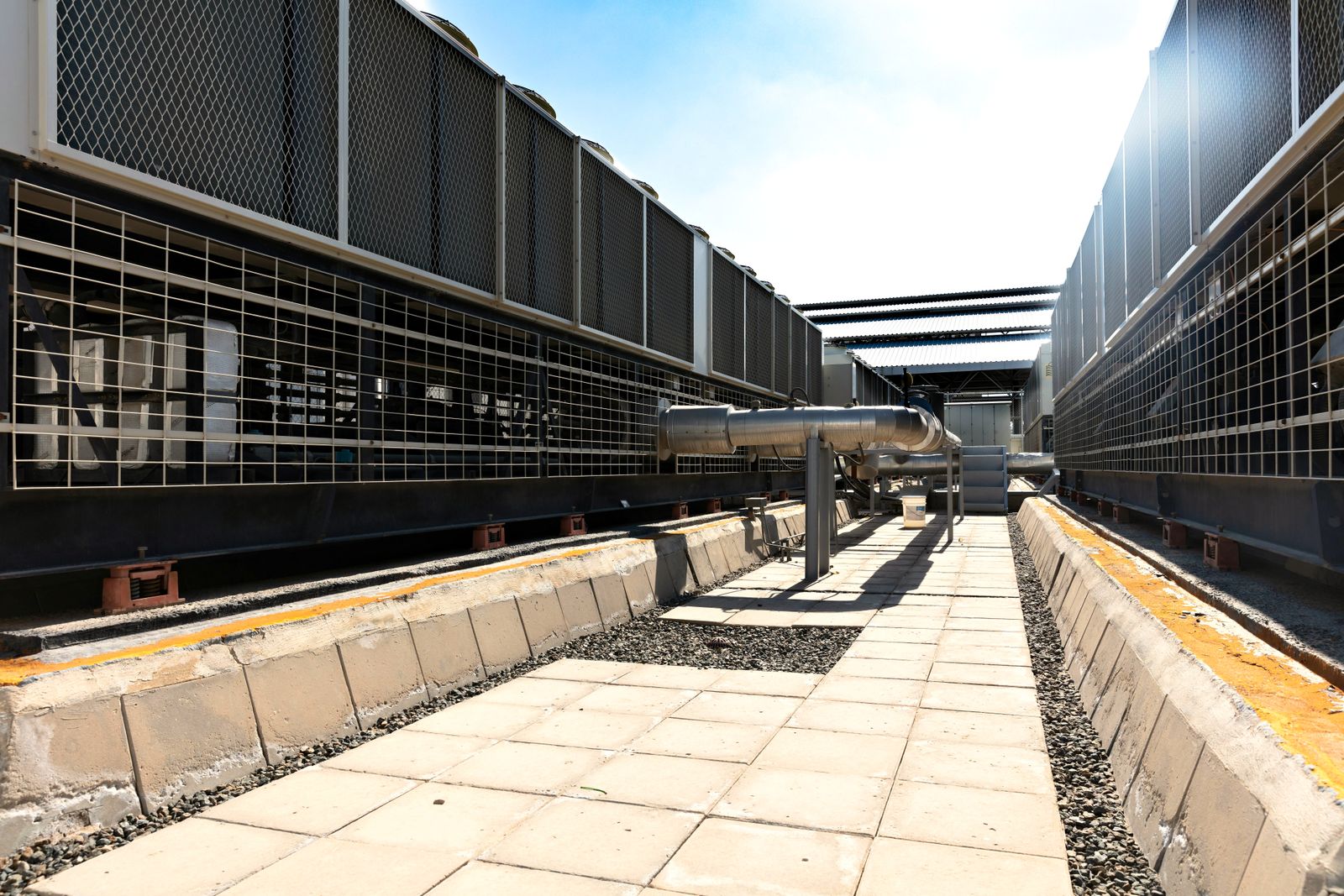

Industrielle Kühlanlage im Außenbereich

Typische Anwendungen

Typische Anwendungen in der technischen Gebäudeausrüstung:

  • Luft-Wasser-Wärmepumpen (Innen- und Außeneinheiten)
  • Lüftungs- und Klimageräte (RLT-Anlagen)
  • Rückkühler und Kältemaschinen auf dem Dach
  • Heizungs- und Umwälzpumpen im Technikraum
  • Notstromaggregate und BHKW
  • Aufzugsantriebe und Haustechnik-Zentralen

Lösungen für Neubau und Bestand

Ob Einfamilienhaus, Bürogebäude oder Klinik: Wir legen die Schwingungsentkopplung auf Gewicht und Aufstellsituation Ihrer Anlage aus – für Bodensockel, Wandkonsole, Dach oder Zwischendecke.

  • EPDM für dauerhafte Außenanwendungen
  • Elastomer-Pads und -Streifen für Sockel und Konsolen
  • Vollflächige Matten für Technikräume und Dachaufstellung
  • Maßanfertigung für Sonderformate und schwere Anlagen

Empfohlene Systeme & technische Daten

Haustechnische Anlagen sind meist vergleichsweise leicht, müssen aber sehr tief abgestimmt werden, denn schon geringe Körperschallanteile werden in Wohn- und Arbeitsräumen als Brummen wahrgenommen. Deshalb sind weiche, sehr elastische Werkstoffe mit Eigenfrequenzen unter 10 Hz hier erste Wahl.

Empfohlenes SystemLastbereich (statische Dauerlast)Geeignet für
PUR-Elastomer, sehr leicht bis mittel0,011 – 0,22 N/mm²Wärmepumpen, Lüftungs- und Klimageräte – Eigenfrequenzen bis ca. 8 – 9 Hz
Gummigranulat-/Fasermatte, Klasse G1 – G30,02 – 0,10 N/mm²Technikräume, Estrichentkopplung, Sockel
EPDM-Pads und -Streifennach Auslegungdauerhafte Außenaufstellung, Dach, Wandkonsolen
  • Auch Kondensat-, Kältemittel- und Elektroleitungen flexibel anschließen
  • Wandmontage nur mit entkoppelten Konsolen – besser freistehend auf Sockel
  • Bei leichten Geräten Pads statt einer vollflächigen Matte verwenden, damit die Flächenpressung im optimalen Bereich liegt

→ Alle Lastklassen: Werkstoffe & technische Daten · Eigene Werte prüfen: Isolations-Rechner

Passende Datenblätter (PDF): PUR-Elastomere · Gummigranulatmatten G1–G8

Rechenbeispiel: Wärmepumpe mit drehzahlgeregeltem Verdichter

Vereinfachtes Beispiel, Richtwerte – die verbindliche Auslegung erfolgt projektbezogen. Das Beispiel zeigt, warum bei Inverter-Wärmepumpen die niedrigste Verdichterdrehzahl über die Abstimmung entscheidet.

GrößeAnnahme / RechnungErgebnis
GerätAußeneinheit einer Luft-Wasser-Wärmepumpe, Betriebsgewicht 180 kg, 4 Füße auf Pads 100 × 100 mmAuflagefläche 4 × 10.000 mm² = 40.000 mm²
Flächenpressung180 kg × 9,81 / 40.000 mm²≈ 0,044 N/mm² → im Bereich PUR-Elastomer sehr leicht bis mittel (0,011–0,22 N/mm²)
Eigenfrequenz der Lagerung (angenommen)Richtwert PUR-Elastomer: bis ca. 8–9 Hzf0 ≈ 9 Hz
ErregerfrequenzVerdichter drehzahlgeregelt, z. B. 30–90 Hzvariabel

Isolationsgrad über den Drehzahlbereich bei f0 ≈ 9 Hz:

BetriebspunktErregerfrequenzFrequenzverhältnis ηIsolationsgradPegelminderung
Teillast (niedrigste Drehzahl)30 Hz≈ 3,3≈ 90 %≈ 20 dB
mittlere Last60 Hz≈ 6,7≈ 97,7 %≈ 33 dB
Volllast90 Hz≈ 10,0≈ 99 %≈ 40 dB

Rechnung: Isolationsgrad = 1 − 1/(η² − 1) mit η = Erregerfrequenz / Eigenfrequenz; dB = 20 · log10(1/Übertragungsfaktor). Die Werte gelten für ein ungedämpftes Ein-Massen-Modell auf starrem Untergrund – auf leichten Decken oder Dächern und bei starr angeschlossenen Leitungen liegt die Wirkung niedriger. Ventilatoren drehen oft langsamer als der Verdichter und sollten mitbetrachtet werden. Zu TA Lärm und DIN 4109 siehe Normen & Regelwerke.

→ Eigene Werte im Isolations-Rechner prüfen

So läuft Ihr Projekt ab

1. Anfrage

Sie nennen uns Ihre Maschine oder Anlage, das Gewicht, die Aufstellfläche und die Drehzahl – am einfachsten über unseren Konfigurator.

2. Auslegung

Wir wählen Material, Härte, Stärke und Format passend zu Last und Frequenz und stimmen die Lösung mit Ihnen ab.

3. Fertigung

Ihre Antivibrationsmatten oder -pads werden nach Maß zugeschnitten – als Matte, Streifen, Pad oder Mehrlagen-System.

4. Lieferung

Sie erhalten einbaufertige Elemente, die sich ohne großen Aufwand unter Maschinen und Fundamenten montieren lassen.

Häufige Fragen

Hilft eine Antivibrationsmatte gegen das Brummen meiner Wärmepumpe?

Wenn das Geräusch als Körperschall über Sockel oder Wand übertragen wird, ist eine passend ausgelegte Entkopplung eine der wirksamsten Maßnahmen. Luftschall vom Gerät selbst wird dadurch jedoch nicht reduziert.

Sind die Matten für die Außenaufstellung geeignet?

Ja. Für den Außenbereich empfehlen wir EPDM, das beständig gegen Witterung, Ozon und UV-Strahlung ist.

Welche Angaben brauchen Sie?

Wir brauchen den Gerätetyp, das Betriebsgewicht, die Maße der Auflagefläche bzw. der Füße und die Aufstellsituation (Boden, Wand oder Dach).

Welche Anforderungen stellen TA Lärm und DIN 4109?

Die TA Lärm regelt Geräuschimmissionen von Anlagen in der Nachbarschaft, etwa einer Wärmepumpe im Garten oder eines Rückkühlers auf dem Dach, mit Richtwerten je nach Gebietsart und Tageszeit. Die DIN 4109 betrifft den Schallschutz im Hochbau, also auch Geräusche haustechnischer Anlagen in schutzbedürftigen Räumen im Gebäude. Die konkreten Werte entnehmen Sie den Regelwerken selbst; einen Überblick gibt unsere Seite Normen & Regelwerke. Eine elastische Lagerung wirkt dabei vor allem auf den Körperschallanteil.

Wärmepumpe auf dem Flachdach: Wie schütze ich die Abdichtung?

Das Gerät sollte nicht direkt auf der Dachabdichtung stehen, sondern auf einem lastverteilenden Sockel oder Rahmen mit Schutzlage darunter, damit die Abdichtung nicht beschädigt wird. Die elastische Lagerung liegt zwischen Gerät und Sockel bzw. unter dem Sockel. Die Verträglichkeit des Werkstoffs mit der Abdichtung (z. B. Bitumen- oder Kunststoffbahn) und die Tragfähigkeit des Dachs sind projektbezogen zu prüfen – stimmen Sie sich dazu mit Dachdecker und Tragwerksplanung ab. Für die Außenaufstellung empfehlen wir EPDM.

Matte oder Federelement für Lüftungsgeräte auf leichten Decken?

Auf leichten Holzbalken- oder Stahlleichtbaudecken ist die Decke selbst nachgiebig und kann mitschwingen; Ventilatoren laufen zudem oft mit niedrigen Drehzahlen. Reicht die mit einer Matte erreichbare Eigenfrequenz (PUR bis ca. 8–9 Hz) nicht aus, sind tiefer abgestimmte Stahlfederelemente die bessere Wahl. Eine Entscheidungshilfe bietet der Ratgeber Matte, Fuß oder Feder?.

Wie sichere ich das Gerät gegen Verrutschen, ohne eine Schallbrücke zu bauen?

Schrauben oder Winkel, die Gerät und Untergrund starr verbinden, überbrücken die Lagerung und leiten Körperschall weiter – sie werden zur Schallbrücke. Besser sind elastisch entkoppelte Befestigungen, etwa Schrauben mit elastischen Hülsen und Scheiben, oder seitliche Anschläge mit elastischer Zwischenlage. Ist bei Außengeräten eine Sicherung gegen Wind nötig, sollte sie ebenso entkoppelt ausgeführt werden.

Was gilt bei drehzahlgeregelten (Inverter-)Wärmepumpen?

Inverter-Wärmepumpen passen die Verdichterdrehzahl laufend an die Heizlast an. Maßgebend für die Auslegung ist die niedrigste Verdichterfrequenz, denn dort ist das Frequenzverhältnis am kleinsten. Entnehmen Sie den Drehzahl- bzw. Frequenzbereich dem Gerätedatenblatt und geben Sie ihn bei der Anfrage an – das Rechenbeispiel oben zeigt den Einfluss.

Ihre Haustechnik stört?

Beschreiben Sie uns Ihre Anlage – wir finden die passende Entkopplung für Ihr Gebäude.
