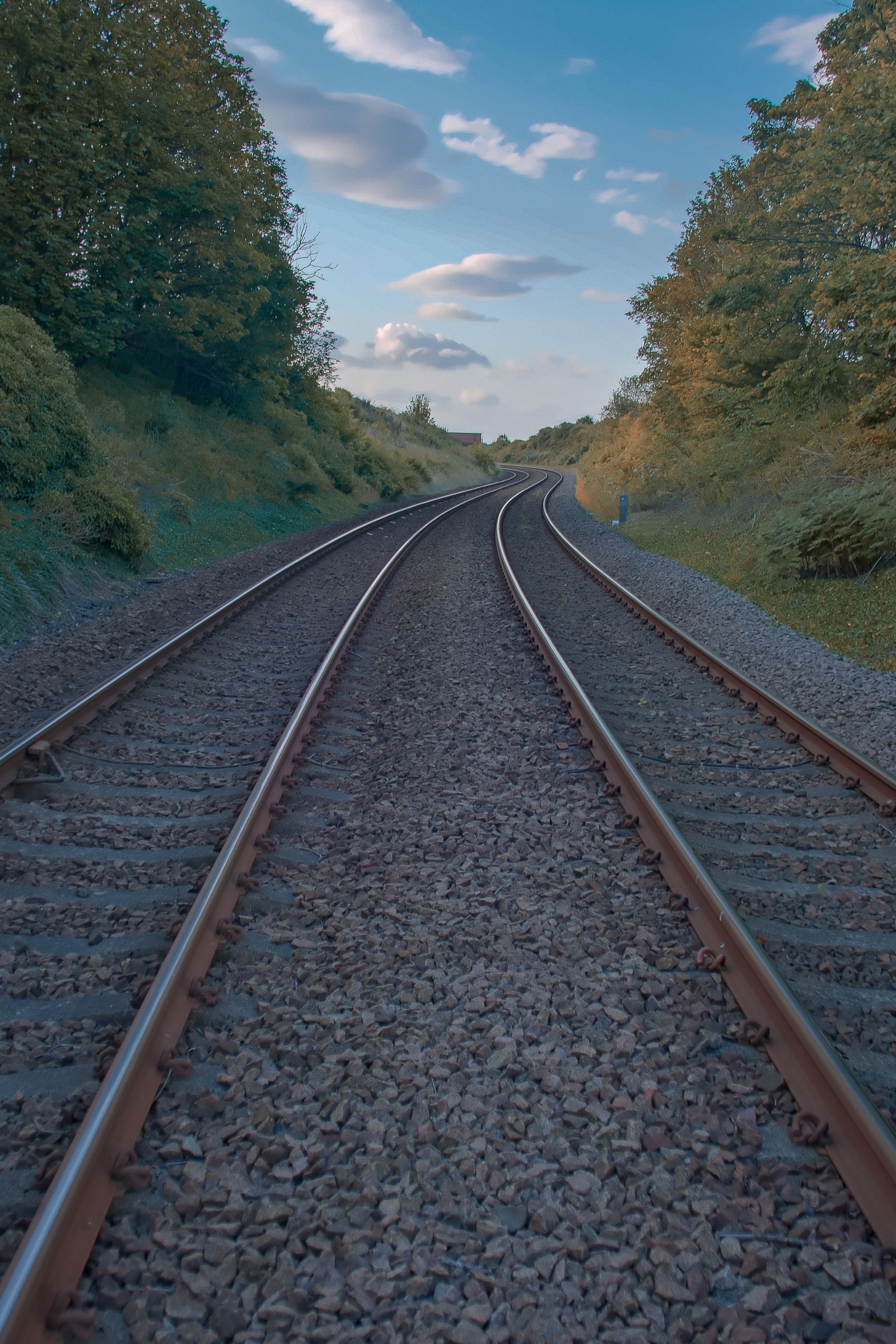

Zweigleisige Bahnstrecke in grüner Landschaft

Schwingungsdämpfung für Bahn & Verkehr

Elastische Lagerungen gegen Erschütterungen und Körperschall – für Gleisanlagen, Straßenbahnen, Tunnel und Gebäude an Verkehrswegen.

Wenn der Zug das Gebäude zum Schwingen bringt

Schienenverkehr erzeugt Erschütterungen, die sich über Oberbau und Boden in angrenzende Bauwerke ausbreiten. Dort werden sie als spürbare Vibrationen oder als tieffrequenter Sekundärluftschall wahrgenommen – ein typisches Problem in Innenstädten, an Straßenbahntrassen und bei Gebäuden direkt an Bahnstrecken. Gleichzeitig belasten Vibrationen Oberbau, Fahrzeuge und Bauteile.

Erschütterungen mindern

Elastische Zwischenlagen im Oberbau oder unter Gebäuden reduzieren die Übertragung von Schwingungen in die Umgebung.

Bauwerke schützen

Entkoppelte Konstruktionen werden dynamisch weniger belastet – das schont Oberbau, Tunnel und angrenzende Gebäude.

Mehr Fahrkomfort

In Fahrzeugen sorgen Elastomerlager für ruhigeren Lauf und geringere Betriebsgeräusche.

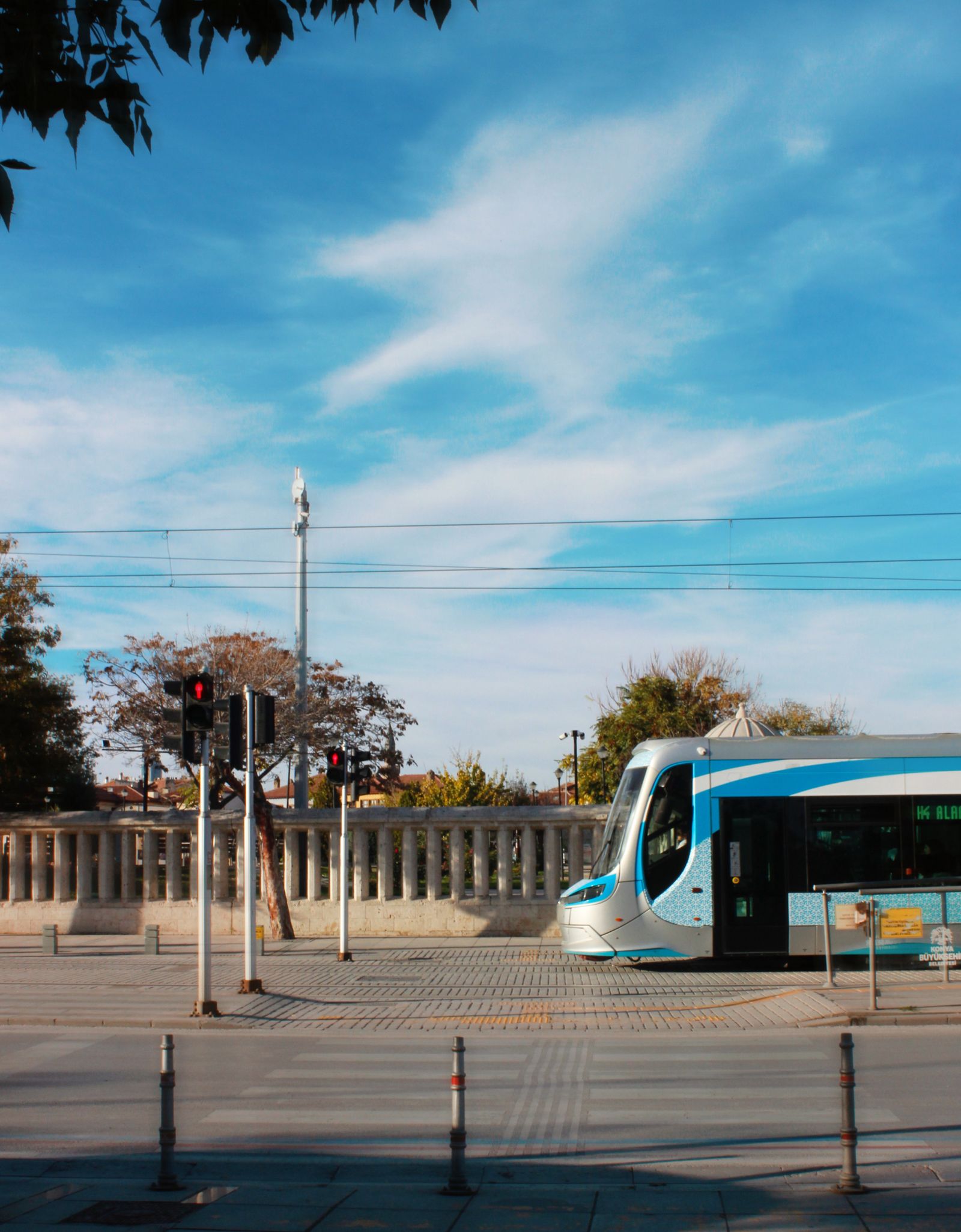

Moderne Straßenbahn im Stadtgebiet

Typische Einsatzbereiche

Typische Einsatzbereiche im Bahn- und Verkehrswesen:

  • Gleiskörper von Fernbahn, U-Bahn und Straßenbahn
  • Bahntunnel und Haltestellen
  • Gebäude direkt an Bahnstrecken und Straßenbahntrassen (elastische Gebäudelagerung)
  • Lokomotiven, Triebzüge, U-Bahnen und Straßenbahnen
  • Bahntransformatoren und Unterwerke
  • Schwer entflammbare Lärmschutzmatten für Bauarbeiten in Tunneln und Bahnhöfen

Unsere Lösung: tief abgestimmte elastische Lagerung

Je tiefer die Eigenfrequenz der Lagerung, desto besser werden auch die niedrigen Frequenzen des Schienenverkehrs isoliert. Wir kombinieren Werkstoff, Stärke und Lastklasse so, dass Erschütterungsschutz und Tragfähigkeit zusammenpassen.

  • PUR-Elastomere mit Eigenfrequenzen bis ca. 8 – 10 Hz
  • PUR-gebundene Gummigranulat- und Fasermatten für Oberbau und Unterschottermatten
  • Mehrlagige Aufbauten für besonders tiefe Abstimmung
  • Schwer entflammbare Ausführungen auf Anfrage

Empfohlene Systeme & technische Daten

Bahnanwendungen erfordern eine Kombination aus hoher Tragfähigkeit und tiefer Abstimmung. Die Auswahl richtet sich nach Achslast, Oberbauform und den zu schützenden Frequenzen.

Empfohlenes SystemLastbereich (statische Dauerlast)Geeignet für
PUR-Elastomer, mittel bis schwer0,11 – 0,85 N/mm²Elastische Gebäudelagerung an Bahnstrecken, Tunnel – Eigenfrequenzen bis ca. 8 Hz
Gummigranulat-/Fasermatte, Klasse G6 – G80,30 – 1,50 N/mm²Oberbau, Unterschotter- und Unterbaumatten
Elastomerlager (NR, CR, EPDM)nach AuslegungSchienenfahrzeuge, Aggregate, Unterwerke
  • Erschütterungsschutz früh in der Planung berücksichtigen – Nachrüstung ist aufwendig
  • Flankenwege und Durchdringungen konsequent entkoppeln, um Schallbrücken zu vermeiden
  • Brandschutzanforderungen für Tunnel und Bahnhöfe vorab klären

→ Alle Lastklassen: Werkstoffe & technische Daten · Eigene Werte prüfen: Isolations-Rechner · Ausschreibungstexte & Datenblatt (PDF)

Passende Datenblätter (PDF): PUR-Elastomere

Rechenbeispiel: Gebäudelagerung an einer Bahnstrecke

Wie wirkt eine tief abgestimmte Lagerung auf typische Schienenerschütterungen? Das folgende vereinfachte Beispiel zeigt die Größenordnung für ein Streifenlager unter der tragenden Wand eines Gebäudes, das direkt an einer Bahnstrecke steht.

  • Wandlast: 25,5 t je laufendem Meter (≈ 250 kN/m)
  • Lagerbreite: 500 mm, also 500.000 mm² Lagerfläche je Meter
  • Flächenpressung: 25.500 kg × 9,81 / 500.000 mm² ≈ 0,50 N/mm² – im Lastbereich „PUR-Elastomer, mittel bis schwer“ (0,11 – 0,85 N/mm²) aus der Tabelle oben
  • Angenommene Eigenfrequenz der Lagerung: 10 Hz (vorsichtiger Ansatz) bzw. 8 Hz (tiefe Abstimmung)
  • Maßgebende Erschütterungsfrequenzen: 30, 50 und 80 Hz

Gerechnet wird mit dem Modell des ungedämpften Einmassenschwingers: Frequenzverhältnis η = Erregerfrequenz / Eigenfrequenz, Übertragungsfaktor T = 1 / (η² − 1), Isolationsgrad = 1 − T, Pegelminderung = 20 · log10(1/T) dB.

ErschütterungsfrequenzLagerung mit f₀ = 10 HzLagerung mit f₀ = 8 Hz
30 Hzη = 3,0 → 87,5 % (≈ 18 dB)η ≈ 3,8 → ≈ 92 % (≈ 22 dB)
50 Hzη = 5,0 → ≈ 96 % (≈ 28 dB)η ≈ 6,3 → ≈ 97 % (≈ 32 dB)
80 Hzη = 8,0 → ≈ 98 % (≈ 36 dB)η = 10 → ≈ 99 % (≈ 40 dB)

Was das Beispiel zeigt: Im Bereich von 30 bis 80 Hz erreicht eine tief abgestimmte PUR-Lagerung rechnerisch hohe Isolationsgrade. Anteile unterhalb von etwa 14 Hz (bei f₀ = 10 Hz) bzw. 11 Hz (bei f₀ = 8 Hz) werden dagegen nicht isoliert und im Bereich der Eigenfrequenz sogar verstärkt (η < √2). Sind tieffrequente Anteile maßgebend, braucht es eine noch tiefere Abstimmung oder ein Masse-Feder-System. Gebäude- und Deckenresonanzen, Dämpfung und Flankenwege bildet das einfache Modell nicht ab – die Erschütterungsprognose erstellt in der Regel ein Fachgutachter.

Vereinfachtes Beispiel, Richtwerte – die verbindliche Auslegung erfolgt projektbezogen. Ihre eigenen Werte prüfen Sie mit dem Isolations-Rechner. Ein Materialmuster können Sie über die Kurzanfrage anfordern.

So läuft Ihr Projekt ab

1. Anfrage

Sie nennen uns Ihre Maschine oder Anlage, das Gewicht, die Aufstellfläche und die Drehzahl – am einfachsten über unseren Konfigurator.

2. Auslegung

Wir wählen Material, Härte, Stärke und Format passend zu Last und Frequenz und stimmen die Lösung mit Ihnen ab.

3. Fertigung

Ihre Antivibrationsmatten oder -pads werden nach Maß zugeschnitten – als Matte, Streifen, Pad oder Mehrlagen-System.

4. Lieferung

Sie erhalten einbaufertige Elemente, die sich ohne großen Aufwand unter Maschinen und Fundamenten montieren lassen.

Häufige Fragen

Was ist Sekundärluftschall?

Erschütterungen aus dem Boden regen Wände und Decken zum Schwingen an. Diese strahlen den Schall als tieffrequentes Brummen in den Raum ab – auch wenn kein direkter Luftschall von der Bahn zu hören ist.

Kann ein bestehendes Gebäude nachträglich geschützt werden?

Eine elastische Gebäudelagerung wird in der Regel beim Neubau eingeplant. Im Bestand sind Maßnahmen am Gleis oder an einzelnen Bauteilen möglich – wir beraten Sie gern.

Bieten Sie auch Lärmschutz für Baustellen im Gleisbereich?

Ja, wir liefern auch schwer entflammbare Lärmschutzmatten, zum Beispiel für Bauarbeiten in Tunneln oder Bahnhöfen.

Welche Brandschutzanforderungen gelten im Schienenfahrzeug (EN 45545-2)?

Für Werkstoffe in Schienenfahrzeugen legt die DIN EN 45545-2 Anforderungen an das Brandverhalten fest. Welche Anforderungen im Einzelfall gelten, hängt unter anderem vom Einbauort im Fahrzeug sowie von Betriebs- und Bauart des Fahrzeugs ab. Ob ein Werkstoff sie erfüllt, ist abhängig vom Produkttyp – den Nachweis erhalten Sie im Angebot. Bitte nennen Sie uns die geforderte Einstufung aus Ihrem Lastenheft; einen Überblick gibt unsere Seite Normen & Regelwerke.

Was unterscheidet eine Unterschottermatte von einem Masse-Feder-System?

Eine Unterschottermatte wird unter dem Schotterbett verlegt und macht den Oberbau elastischer; sie mindert Erschütterungen vor allem im mittleren und höheren Frequenzbereich und schont zugleich den Schotter. Bei einem Masse-Feder-System wird eine schwere Betontragplatte samt Gleis vollflächig, streifen- oder punktförmig elastisch gelagert. Die große mitschwingende Masse erlaubt eine deutlich tiefere Abstimmung und damit mehr Wirkung bei tiefen Frequenzen – bei entsprechend höherem baulichem Aufwand.

Welche Frequenzen sind bei Schienenerschütterungen maßgebend?

Das hängt von Fahrzeug, Oberbau, Geschwindigkeit, Boden und Bauwerk ab. Bei Tunnelstrecken liegen die maßgebenden Anteile häufig im Bereich von etwa 30 bis 80 Hz, an oberirdischen Strecken teils auch tiefer. Verlässliche Werte liefert nur eine Messung oder Prognose am Standort. Die Eigenfrequenz der Lagerung muss deutlich unter der tiefsten maßgebenden Frequenz liegen – siehe Rechenbeispiel oben.

Können auch Aggregate und Unterflurgeräte in Fahrzeugen elastisch gelagert werden?

Ja. Für Schienenfahrzeuge, Aggregate und Unterwerke legen wir Elastomerlager aus NR, CR oder EPDM nach Ihren Daten aus. Wir benötigen dazu Masse und Schwerpunktlage, Anzahl und Lage der Befestigungspunkte, die Erregerfrequenzen sowie den verfügbaren Bauraum. Brandschutzanforderungen nach EN 45545-2 klären wir typabhängig im Angebot.

Welche Angaben brauchen Sie für eine Gebäudelagerung an Bahnstrecken?

Hilfreich sind die Lasten (Wand- und Stützenlasten oder die Flächenpressung), die geplante Lagerart (vollflächig, Streifen- oder Punktlager), der Abstand zur Strecke und – falls vorhanden – Messungen, Prognosen oder Vorgaben aus dem Erschütterungsgutachten, etwa zur Beurteilung nach DIN 4150-2. Für den Einstieg genügt die Kurzanfrage; Unterlagen können wir später ergänzen.

Erschütterungen durch Bahnverkehr?

Beschreiben Sie uns Ihr Projekt – wir unterstützen Sie bei der Auswahl der passenden elastischen Lagerung.
