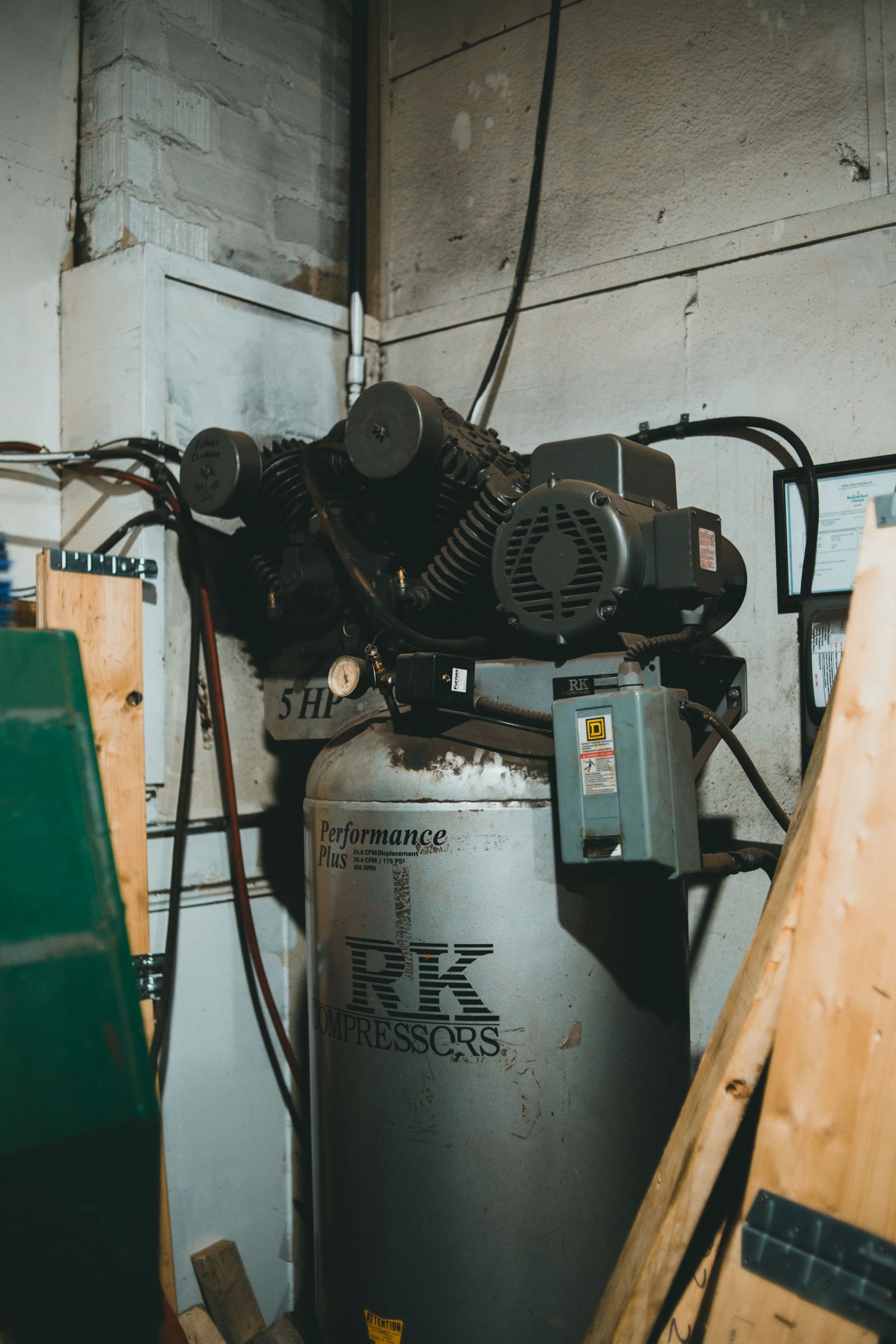

Industrieller Luftkompressor in einer Werkstatt

Antivibrationsmatten für Pumpen & Kompressoren

Leiser, schonender, langlebiger: Wir entkoppeln Pumpen, Kompressoren, Generatoren und Aggregate mit maßgefertigten Dämpfungslösungen.

Vibrationen von Aggregaten gezielt stoppen

Pumpen und Kompressoren arbeiten mit rotierenden oder oszillierenden Massen. Die entstehenden Schwingungen übertragen sich über Grundrahmen und Boden auf Rohrleitungen, Gebäude und benachbarte Maschinen. Die Folgen: Lärm in Technikräumen und Nachbarbereichen, gelockerte Verbindungen, erhöhter Verschleiß an Lagern und Dichtungen sowie ungeplante Stillstände.

Körperschall reduzieren

Gummi und Elastomere leiten Körperschall deutlich schlechter als Stahl oder Beton – der Schallweg in das Gebäude wird unterbrochen.

Verschleiß senken

Weniger Schwingungen bedeuten geringere Belastung für Lager, Dichtungen, Rohranschlüsse und Fundamente.

Rutschfest & stabil

Antivibrationsmatten sorgen für eine sichere, rutschhemmende Aufstellung – auch bei wechselnden Lasten.

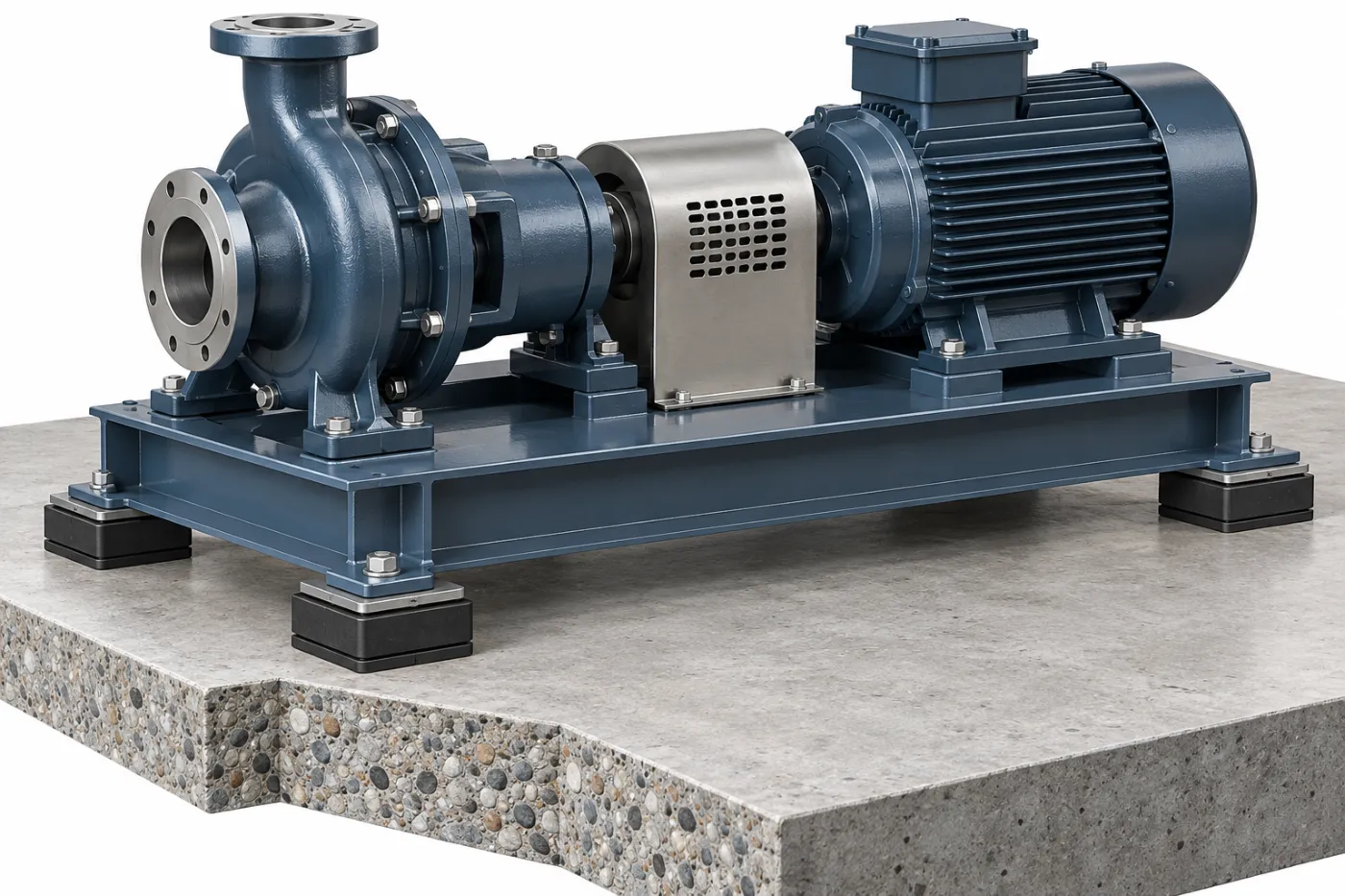

Kreiselpumpe mit Motor auf Grundrahmen mit vier Elastomerlagern (Illustration)

Typische Anwendungen

Unsere Antivibrationsmatten werden unter anderem unter folgenden Aggregaten eingesetzt:

  • Schrauben- und Kolbenkompressoren
  • Kreisel-, Umwälz- und Druckerhöhungspumpen
  • Vakuumpumpen und Gebläse
  • Notstrom- und Blockheizkraftwerke (BHKW)
  • Kältemaschinen und Rückkühler
  • Verdichterstationen und Hydraulikaggregate

Das richtige Material für Ihr Aggregat

Ob leichte Pumpe im Technikraum oder schwerer Verdichter in der Industriehalle: Wir wählen Werkstoff, Härte und Stärke passend zu Gewicht, Drehzahl und Umgebungsbedingungen.

  • NBR / PU für öl- und fettbelastete Umgebungen
  • EPDM für Außenaufstellung
  • Silikon bei hohen Temperaturen sowie für Lebensmittel- und Medizintechnik
  • Schwerlast-Matten bis 50 mm Stärke und Mehrlagen-Systeme

Empfohlene Systeme & technische Daten

Ein Aggregat mit 1.500 U/min erzeugt eine Erregerfrequenz von 25 Hz. Für 80 % Isolationsgrad muss die Eigenfrequenz der Lagerung bei höchstens ca. 10 Hz liegen, für 90 % bei ca. 7 Hz. Deshalb setzen wir hier häufig tief abgestimmte PUR-Elastomere oder mehrlagige Mattenaufbauten ein. Bei sehr niedrigen Drehzahlen kann ein Federelement die bessere Wahl sein – siehe Ratgeber Matte, Fuß oder Feder?

Empfohlenes SystemLastbereich (statische Dauerlast)Geeignet für
PUR-Elastomer, mittel bis mittel-schwer0,11 – 0,45 N/mm²Kompressoren, Pumpen, Gebläse – Eigenfrequenzen bis ca. 8 Hz
Gummigranulat-/Fasermatte, Klasse G3 – G60,10 – 0,30 N/mm²Pumpen und Aggregate auf Grundrahmen und Sockeln
NBR-/PU-Padsnach Auslegungöl- und fettbelastete Umgebung
  • Rohrleitungen über Kompensatoren bzw. flexible Schläuche anschließen
  • Bei geringer Flächenpressung Streifen oder Pads statt vollflächiger Matte verwenden
  • Anlauf- und Auslaufvorgänge (Resonanzdurchgang) bei der Auslegung berücksichtigen

→ Alle Lastklassen: Werkstoffe & technische Daten · Eigene Werte prüfen: Isolations-Rechner

Passende Datenblätter (PDF): Gummigranulatmatten G1–G8 · PUR-Elastomere · Elastomerplatten & Pads

Rechenbeispiel: Kreiselpumpe auf Grundrahmen

Vereinfachtes Beispiel, Richtwerte – die verbindliche Auslegung erfolgt projektbezogen. Das Beispiel zeigt, warum bei Pumpen mit rund 1.450 U/min meist tief abgestimmte Werkstoffe nötig sind.

GrößeAnnahme / RechnungErgebnis
AggregatKreiselpumpe mit Motor auf Grundrahmen, Betriebsgewicht 500 kg, 4 Pads 100 × 100 mmAuflagefläche 4 × 10.000 mm² = 40.000 mm²
Flächenpressung500 kg × 9,81 / 40.000 mm²≈ 0,12 N/mm² → Gummigranulat Klasse G5 (bis 0,15 N/mm²) oder PUR-Elastomer mittel
Erregerfrequenz1.450 U/min / 60≈ 24 Hz

Vergleich zweier Lagerungen bei 24 Hz Erregerfrequenz:

LagerungEigenfrequenz f0 (angenommen)Frequenzverhältnis ηIsolationsgradPegelminderung
Gummigranulat G5ca. 12 Hz (Richtwert Granulat: ab ca. 10–15 Hz)≈ 2,0≈ 67 %≈ 10 dB
PUR-Elastomer, mittelca. 8 Hz (Richtwert PUR: bis ca. 8–10 Hz)≈ 3,0≈ 88 %≈ 18 dB

Rechnung: Isolationsgrad = 1 − 1/(η² − 1) mit η = Erregerfrequenz / Eigenfrequenz; dB = 20 · log10(1/Übertragungsfaktor). Die Werte gelten für ein ungedämpftes Ein-Massen-Modell auf starrem Untergrund; starr angeschlossene Rohrleitungen oder nachgiebige Decken verringern die Wirkung. Für die Bewertung von Maschinenschwingungen gibt es eigene Regelwerke – siehe Normen & Regelwerke.

→ Eigene Werte im Isolations-Rechner prüfen

So läuft Ihr Projekt ab

1. Anfrage

Sie nennen uns Ihre Maschine oder Anlage, das Gewicht, die Aufstellfläche und die Drehzahl – am einfachsten über unseren Konfigurator.

2. Auslegung

Wir wählen Material, Härte, Stärke und Format passend zu Last und Frequenz und stimmen die Lösung mit Ihnen ab.

3. Fertigung

Ihre Antivibrationsmatten oder -pads werden nach Maß zugeschnitten – als Matte, Streifen, Pad oder Mehrlagen-System.

4. Lieferung

Sie erhalten einbaufertige Elemente, die sich ohne großen Aufwand unter Maschinen und Fundamenten montieren lassen.

Häufige Fragen

Reicht eine einfache Gummimatte unter dem Kompressor?

Eine zu harte oder zu weiche Matte kann wirkungslos sein oder Schwingungen sogar verstärken. Entscheidend ist die Abstimmung auf Gewicht und Drehzahl – genau dafür legen wir die Matte aus.

Muss die Pumpe am Boden verschraubt werden?

Das hängt von Anwendung und Sicherheitsanforderungen ab. Wir beraten Sie, ob eine lose Aufstellung oder eine Befestigung mit elastischen Elementen sinnvoll ist.

Liefern Sie auch Sonderformate?

Ja. Wir fertigen nach Maß – als vollflächige Matte, Streifen oder Pads, passend zu Ihrem Grundrahmen.

Wie entkopple ich die Rohrleitungen?

Rohrleitungen sollten über Kompensatoren, etwa Gummi- oder Metallbalgkompensatoren, bzw. flexible Schläuche an das elastisch gelagerte Aggregat angeschlossen werden. Starr angeschlossene Leitungen wirken als Schallbrücke und leiten Schwingungen an der Lagerung vorbei ins Gebäude. Zusätzlich helfen elastische Rohrschellen an den ersten Befestigungspunkten.

Was ist beim Kolbenkompressor anders als beim Schraubenkompressor?

Schraubenkompressoren laufen weitgehend gleichförmig; maßgebend ist vor allem die Drehfrequenz. Kolbenkompressoren erzeugen durch die oszillierenden Massen deutlich größere, pulsierende Kräfte, zum Teil auch mit Vielfachen der Drehfrequenz und bei niedrigen Drehzahlen. Sie brauchen daher meist eine tiefere Abstimmung, mehr Lastreserve und häufig eine Zusatzmasse bzw. ein Trägheitsfundament.

Brauche ich ein Trägheitsfundament?

Ein Trägheitsfundament – ein schwerer Beton- oder Stahlsockel zwischen Aggregat und Lagerung – verringert die Schwingwege, verbessert die Standsicherheit und verteilt die Last gleichmäßiger auf die Matten. Sinnvoll ist es vor allem bei Kolbenkompressoren, großen Pumpen mit hohen Unwuchtkräften oder leichten Aggregaten auf weicher Lagerung. Für viele Kreiselpumpen auf steifem Grundrahmen genügt eine direkte Lagerung.

Was gilt bei variabler Drehzahl mit Frequenzumrichter?

Bei drehzahlgeregelten Aggregaten ist die niedrigste Betriebsdrehzahl maßgebend, denn dort ist das Frequenzverhältnis am kleinsten. Die Lagerung muss so tief abgestimmt sein, dass auch diese Drehzahl noch deutlich oberhalb des √2-Fachen der Eigenfrequenz liegt. Ist das nicht erreichbar, kann im Umrichter ein kritischer Frequenzbereich ausgeblendet werden. Nennen Sie uns deshalb den gesamten Drehzahlbereich.

Welche Frequenz setze ich ein, wenn es mehrere Erreger gibt?

Pumpen und Kompressoren haben oft mehrere Erregerfrequenzen: Motor- und Pumpendrehzahl, bei Riemen- oder Getriebeantrieben unterschiedliche Wellendrehzahlen sowie die Schaufelfrequenz (Drehfrequenz × Schaufelzahl). Für die Abstimmung ist die tiefste relevante Frequenz maßgebend; höhere Frequenzen werden dann in der Regel ebenfalls isoliert. Im Isolations-Rechner können Sie jede Frequenz einzeln prüfen.
