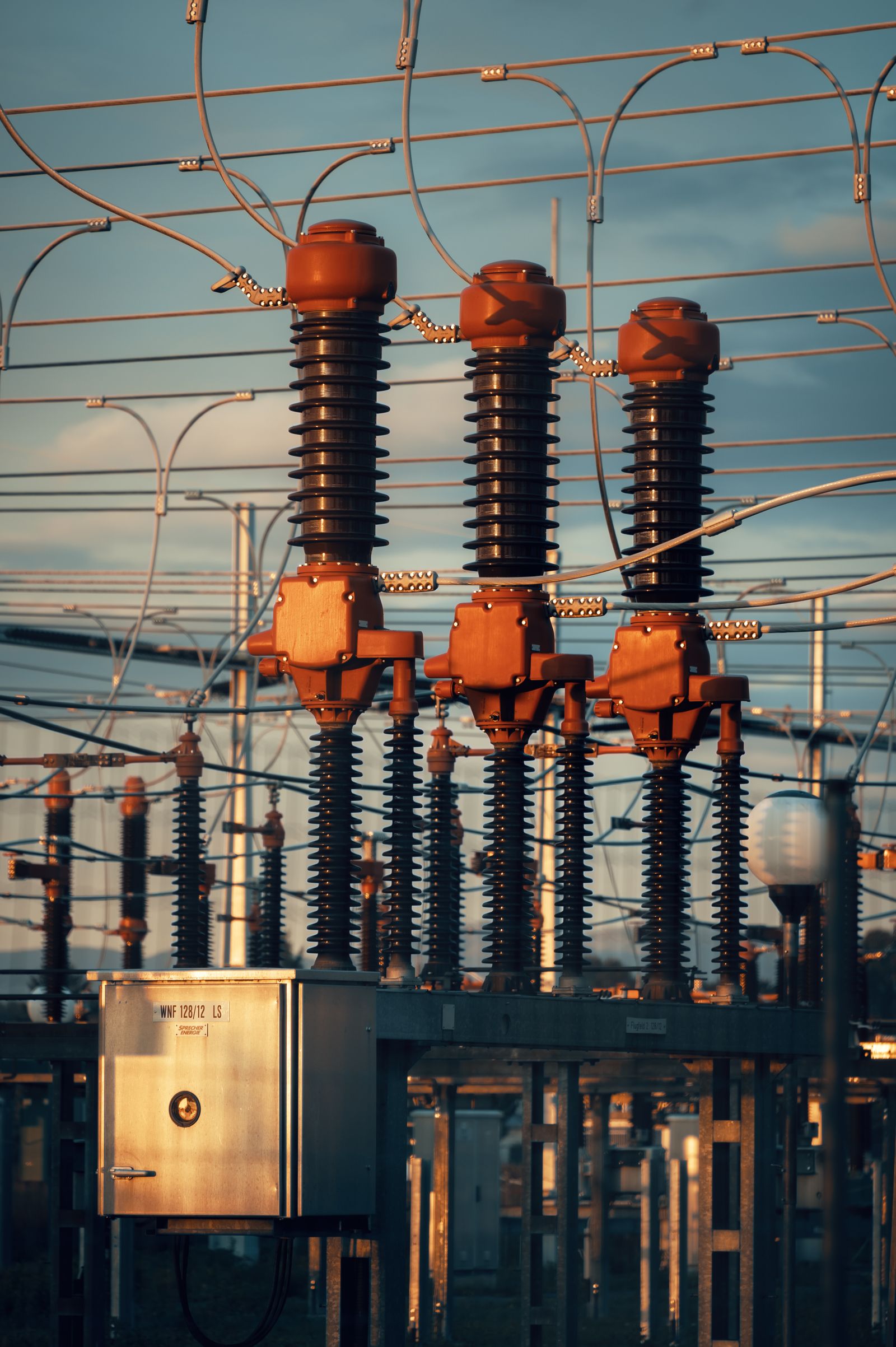

Hochspannungstransformatoren in einem Umspannwerk

Schwingungsdämpfung für Transformatoren

Maßgefertigte Antivibrationsmatten gegen Trafobrummen, Körperschall und Gebäudeschwingungen – für Umspannwerke, Netzstationen und Gebäude.

Warum Transformatoren entkoppelt werden sollten

Transformatoren erzeugen durch Magnetostriktion im Kern ein typisches Brummen mit der doppelten Netzfrequenz (100 Hz bei 50-Hz-Netzen) und deren Oberwellen. Diese Schwingungen werden über das Fundament als Körperschall in Böden, Wände und angrenzende Räume übertragen. Besonders in Gebäuden, Netzstationen in Wohngebieten oder Rechenzentren führt das schnell zu Beschwerden – und die Bauteile werden dauerhaft stärker beansprucht.

Weniger Brummen

Die elastische Lagerung unterbricht den Körperschallweg zwischen Trafo und Fundament und reduziert die Geräuschübertragung in angrenzende Räume.

Schutz der Bausubstanz

Entkoppelte Fundamente werden dynamisch weniger belastet. Das beugt Rissen, gelockerten Verbindungen und Materialermüdung vor.

Passgenau gefertigt

Format, Stärke und Härte werden auf Gewicht und Auflagefläche Ihres Transformators abgestimmt – auch für schwere Leistungstransformatoren.

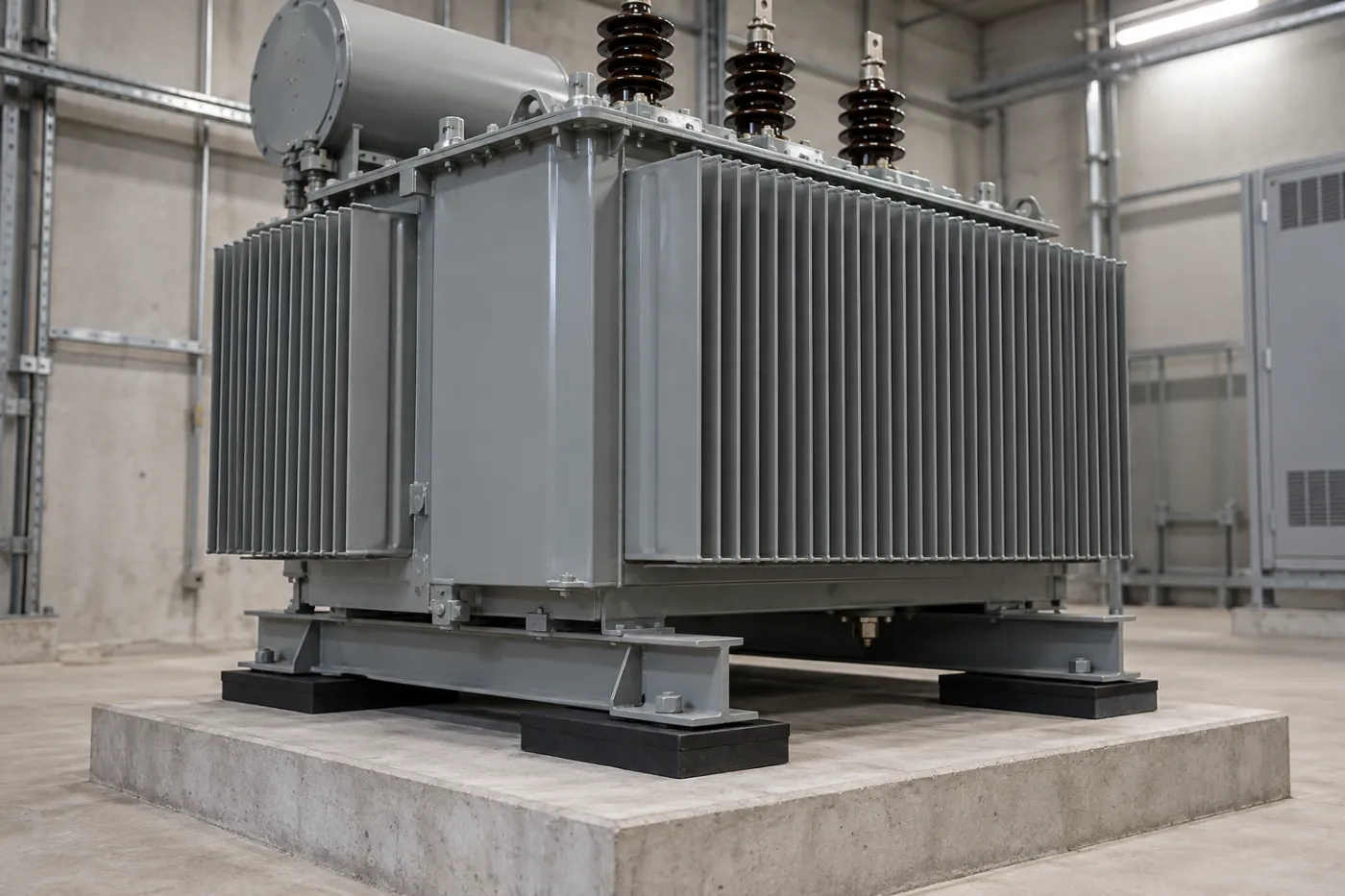

Öltransformator auf schwarzen Elastomer-Lagerstreifen über einem Betonfundament (Illustration)

Typische Einsatzbereiche

Unsere Antivibrationsmatten und -pads werden unter Transformatoren und elektrotechnischen Anlagen eingesetzt, zum Beispiel in:

  • Umspannwerken und Netzstationen
  • Kompakt- und Ortsnetzstationen in Wohngebieten
  • Trafostationen in Gebäuden, Kliniken und Bürokomplexen
  • Rechenzentren und Industrieeinspeisungen
  • Gießharz- und Öltransformatoren
  • Drosselspulen, Wechselrichter und Stromrichteranlagen

Unsere Lösung: elastische Lagerung nach Maß

Je nach Last, Frequenz und Umgebung kombinieren wir das passende Elastomer mit der richtigen Stärke und Geometrie. Für hohe Lasten liefern wir Schwerlast-Matten mit Stärken bis 50 mm sowie Mehrlagen-Systeme.

  • Elastomer- und PU-Matten für hohe statische Lasten
  • NBR bei Kontakt mit Transformatorenöl
  • EPDM für Außenanlagen mit Witterungs-, Ozon- und UV-Belastung
  • Zuschnitt als vollflächige Matte, Streifen oder Einzelpads

Empfohlene Systeme & technische Daten

Bei Transformatoren konzentrieren sich hohe Lasten auf kleine Auflageflächen (Fahrwerk, Rollen, Auflagestreifen). Gleichzeitig liegt die Haupterregung mit 100 Hz (bei 50-Hz-Netzen) vergleichsweise hoch – schon eine Lagerung mit ca. 15 Hz Eigenfrequenz erreicht rechnerisch über 95 % Isolationsgrad.

Empfohlenes SystemLastbereich (statische Dauerlast)Geeignet für
Gummigranulat-/Fasermatte, Klasse G6 – G80,30 – 1,50 N/mm²Verteil- und Leistungstransformatoren, Auflagestreifen unter Fahrwerk
PUR-Elastomer, schwer0,60 – 2,5 N/mm²sehr hohe Punktlasten, tiefe Abstimmung, Gebäude-Trafostationen
Elastomer-Pads (NBR)nach AuslegungÖltransformatoren mit möglichem Ölkontakt
  • Bei Öltransformatoren auf ölbeständige Werkstoffe achten
  • Kabel- und Schienenanschlüsse flexibel ausführen, um Schallbrücken zu vermeiden
  • Nach der Anfangssetzung (erste Tage unter Last) Ausrichtung und Anschlüsse prüfen

→ Alle Lastklassen: Werkstoffe & technische Daten · Eigene Werte prüfen: Isolations-Rechner

Passende Datenblätter (PDF): Gummigranulatmatten G1–G8 · PUR-Elastomere

Lagerung unter Rollen, Fahrwerk und Auflageschienen

Viele Transformatoren stehen auf Rollen, einem Fahrwerk oder Auflageschienen. Dadurch konzentriert sich das Gewicht auf wenige, kleine Flächen. Für die Auslegung zählt deshalb nicht nur das Gesamtgewicht, sondern die Geometrie der Auflagepunkte.

  • Auflagegeometrie erfassen: Anzahl, Länge und Breite der Rollen bzw. Schienen und deren Abstand.
  • Druckverteilplatten einplanen: Unter Rollen oder schmalen Schienen verteilen Stahlplatten die Last gleichmäßig auf das Elastomer – so bleibt die Flächenpressung im zulässigen Bereich.
  • Gegen Verrutschen sichern: Rollen arretieren bzw. seitliche Anschläge vorsehen, ohne starre Verbindungen zum Fundament zu schaffen.
  • Ölkontakt berücksichtigen: Bei Öltransformatoren ölbeständige Werkstoffe einsetzen oder das Lager vor Leckagen schützen.
  • Montage planen: Der Transformator wird zum Einlegen der Lager kurz angehoben; Einbauhöhe und Zugänglichkeit vorab prüfen.
  • Anschlüsse flexibel ausführen: Kabel, Stromschienen und Kühlleitungen beweglich anschließen, damit keine Schallbrücken entstehen.

Rechenbeispiel: Verteiltransformator auf Elastomer-Pads

Vereinfachtes Beispiel, Richtwerte – die verbindliche Auslegung erfolgt projektbezogen. Das Beispiel zeigt, wie Lastklasse, Eigenfrequenz und Isolationsgrad zusammenhängen.

GrößeAnnahme / RechnungErgebnis
TransformatorBetriebsgewicht 3.000 kg, 4 Auflagepunkte am Fahrwerk, je ein Pad 100 × 100 mm unter DruckverteilplatteAuflagefläche 4 × 10.000 mm² = 40.000 mm²
Flächenpressung3.000 kg × 9,81 / 40.000 mm²≈ 0,74 N/mm² → Gummigranulat Klasse G7 (bis 0,80 N/mm²)
Eigenfrequenz der Lagerung (angenommen)Richtwert Gummigranulat: ab ca. 10–15 Hz, hier konservativ angesetztf0 ≈ 15 Hz
Erregerfrequenzdoppelte Netzfrequenz im 50-Hz-Netz100 Hz
Frequenzverhältnisη = 100 Hz / 15 Hz≈ 6,7 (deutlich über √2 → Isolierbereich)
Isolationsgrad1 − 1/(η² − 1) = 1 − 1/(6,7² − 1)≈ 97,7 % bzw. ≈ 33 dB

Oberwellen und 60-Hz-Netz – gleiche Lagerung (f0 ≈ 15 Hz), andere Erregerfrequenzen:

ErregerfrequenzFrequenzverhältnis ηIsolationsgradPegelminderung
100 Hz (Grundton, 50-Hz-Netz)≈ 6,7≈ 97,7 %≈ 33 dB
120 Hz (Grundton, 60-Hz-Netz)≈ 8,0≈ 98,4 %≈ 36 dB
200 Hz (Oberwelle)≈ 13,3≈ 99,4 %≈ 45 dB
300 Hz (Oberwelle)≈ 20,0≈ 99,7 %≈ 52 dB

Die Werte beruhen auf einem ungedämpften Ein-Massen-Modell auf starrem Untergrund. In der Praxis liegen sie meist niedriger, etwa durch nachgiebige Decken oder Schallbrücken über Kabel und Stromschienen. Maßgebend für die Abstimmung ist die tiefste relevante Erregerfrequenz. Welche Regelwerke für Geräusche und Erschütterungen gelten, zeigt die Übersicht Normen & Regelwerke.

→ Eigene Werte im Isolations-Rechner prüfen

So läuft Ihr Projekt ab

1. Anfrage

Sie nennen uns Ihre Maschine oder Anlage, das Gewicht, die Aufstellfläche und die Drehzahl – am einfachsten über unseren Konfigurator.

2. Auslegung

Wir wählen Material, Härte, Stärke und Format passend zu Last und Frequenz und stimmen die Lösung mit Ihnen ab.

3. Fertigung

Ihre Antivibrationsmatten oder -pads werden nach Maß zugeschnitten – als Matte, Streifen, Pad oder Mehrlagen-System.

4. Lieferung

Sie erhalten einbaufertige Elemente, die sich ohne großen Aufwand unter Maschinen und Fundamenten montieren lassen.

Häufige Fragen

Welche Daten benötigen Sie für die Auslegung?

Hilfreich sind das Gewicht des Transformators, Anzahl und Maße der Auflagepunkte, die Netzfrequenz, der Aufstellort (innen oder außen) und die Information, ob Öl oder Chemikalien im Spiel sind.

Kann ein bestehender Transformator nachgerüstet werden?

In vielen Fällen ja. Der Transformator wird kurz angehoben und die Pads oder Streifen werden unter den Auflagepunkten bzw. dem Fahrwerk positioniert.

Sind die Matten ölbeständig?

Für Öltransformatoren empfehlen wir ölbeständige Werkstoffe wie NBR. Sprechen Sie uns an, wir wählen das passende Material aus.

Wie berücksichtige ich die Oberwellen bei 200 und 300 Hz?

Neben dem Grundton von 100 Hz erzeugt ein Transformator Oberwellen bei 200 Hz, 300 Hz und höher. Weil diese über dem Grundton liegen, wirkt eine Lagerung, die bei 100 Hz gut isoliert, rechnerisch auch dort – maßgebend für die Abstimmung ist die tiefste relevante Frequenz. Wichtig ist, dass keine Schallbrücken über Kabel, Stromschienen oder starre Befestigungen die Wirkung bei höheren Frequenzen aufheben. Die Werte zeigt das Rechenbeispiel oben.

Wie lege ich bei 60-Hz-Netzen (120 Hz) aus?

In 60-Hz-Netzen liegt der Brummton bei der doppelten Netzfrequenz, also bei 120 Hz, die Oberwellen entsprechend bei 240 Hz und 360 Hz. Die Auslegung folgt demselben Prinzip, nur mit 120 Hz als Erregerfrequenz; bei gleicher Lagerung steigt der rechnerische Isolationsgrad dadurch leicht an. Geben Sie die Netzfrequenz in Ihrer Anfrage an, etwa bei Anlagen für den Export.

Gilt das auch für Trockentransformatoren?

Ja. Gießharz- und andere Trockentransformatoren brummen ebenfalls mit der doppelten Netzfrequenz und werden genauso elastisch gelagert. Da kein Isolieröl im Spiel ist, ist die Werkstoffwahl freier. Solche Geräte stehen oft direkt in Gebäuden – dort ist die Körperschallentkopplung besonders wichtig. Für die Auslegung zählen Gewicht, Auflagegeometrie und Aufstellort.

Wie werden Horizontalkräfte aufgenommen, etwa bei Kurzschluss oder Erdbeben?

Elastomerlager sind in erster Linie für die vertikale Last ausgelegt. Horizontale Kräfte, etwa aus Kurzschluss, Erdbeben oder Transport, werden über seitliche Anschläge oder Arretierungen mit elastischer Zwischenlage abgetragen, damit keine starre Verbindung zum Fundament entsteht. Ob und in welcher Höhe solche Lasten anzusetzen sind, legt die Tragwerksplanung projektbezogen fest; die Lagerung stimmen wir darauf ab.

Was ist der Unterschied zwischen Quellen- und Empfängerisolierung?

Bei der Quellenisolierung wird die Schwingungsquelle elastisch gelagert – hier der Transformator –, damit Körperschall nicht ins Gebäude gelangt. Bei der Empfängerisolierung schützt man umgekehrt ein empfindliches Gerät vor Erschütterungen aus der Umgebung, zum Beispiel Messgeräte im Labor. Unter Transformatoren handelt es sich fast immer um Quellenisolierung. Mehr dazu im Glossar.
