FAQs zu Antivibrationsmatten

Themen: Allgemein · Industrie · Labore & Messtechnik · Montage & Lagerung · Rechner & Auslegung

FAQ – Antivibrationsmatten generell

1. Was sind Antivibrationsmatten?

Antivibrationsmatten sind elastische Unterlagen aus Gummi, Recycling-Gummigranulat, Polyurethan oder speziellen Elastomeren. Sie reduzieren Schwingungen, Erschütterungen und Körperschall, indem sie Maschinen, Geräte oder Messinstrumente vom Untergrund entkoppeln.

2. Wie wirken Antivibrationsmatten und -pads?

Antivibrationsmatten sind elastische Gummimatten oder Verbundwerkstoffe, die Schwingungen, Vibrationen und Stöße wirksam dämpfen. Sie schützen Maschinen, Böden und Gebäudestrukturen vor Schäden und reduzieren gleichzeitig Lärm und Erschütterungen.

3. Wofür werden Antivibrationsmatten eingesetzt?

Antivibrationsmatten werden überall dort eingesetzt, wo Maschinen, Anlagen oder Geräte Schwingungen und Erschütterungen erzeugen, die sich negativ auf Betrieb, Umgebung oder Gebäudestrukturen auswirken können. Sie dienen der Vibrationsdämpfung, Schwingungsisolierung und Lärmminderung – sowohl im industriellen als auch im gewerblichen und privaten Bereich.

In der Industrie werden Antivibrationsmatten häufig unter CNC-Maschinen, Dreh- und Fräsmaschinen, Kompressoren, Pumpen, Hydraulikaggregaten, Generatoren, Pressen oder Transformatoren verwendet. Durch die elastische Lagerung werden Vibrationen nicht auf das Fundament oder benachbarte Anlagen übertragen, wodurch sich Wartungsaufwand, Maschinenausfallzeiten und Materialermüdung deutlich reduzieren.

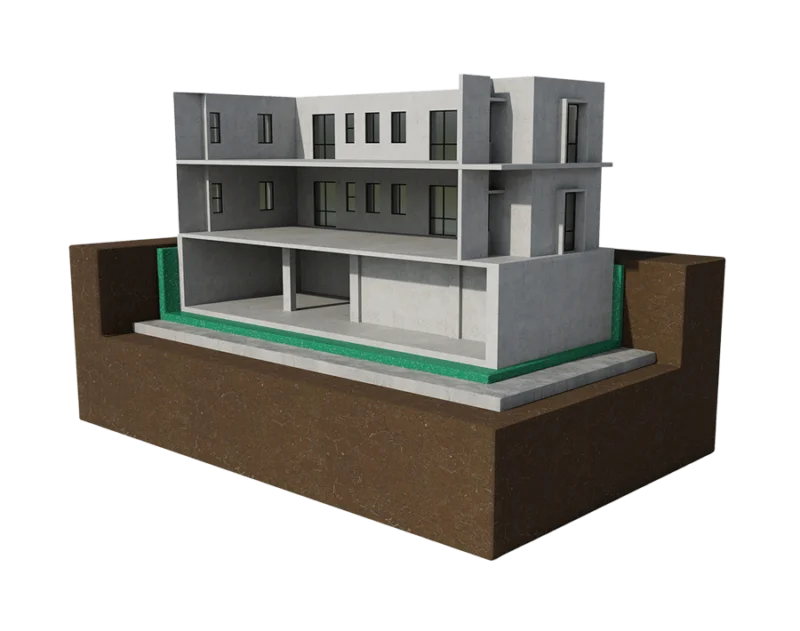

Im Baugewerbe kommen Antivibrationsmatten zur Körperschallisolierung und Entkopplung von Fundamenten, Aufzugsschächten, Treppenhäusern und technischen Anlagenräumen zum Einsatz. Sie verhindern, dass sich Schwingungen über tragende Bauteile in angrenzende Räume ausbreiten – ein entscheidender Beitrag für Schallschutz und Gebäudestabilität.

Auch im Facility- und Gebäudemanagement werden Antivibrationsmatten eingesetzt, z. B. unter Klimaanlagen, Lüftungszentralen, Wärmepumpen, Kühlaggregaten oder Waschmaschinen. So werden störende Geräusche reduziert und die Lebensdauer der Geräte verlängert.

In Werkstätten, Laboren und Prüfständen verhindern die Matten eine Beeinflussung sensibler Messgeräte durch Vibrationen. Im Transport- und Logistikbereich schützen sie empfindliche Geräte oder Güter vor Erschütterungen während des Betriebs oder der Lagerung.

Zusammengefasst sorgen Antivibrationsmatten für:

• Geringeren Wartungsbedarf
• Effektive Schwingungsdämpfung und Körperschallisolierung
• Stabilen und sicheren Maschinenbetrieb
• Lärmminderung und besseren Arbeitsschutz
• Schutz von Gebäudestrukturen und Fundamenten

4. Welche Vorteile bieten Antivibrationsmatten?

• Reduzierung von Schwingungen und Lärm
• Schutz von Maschinen und Fundamenten
• Verlängerung der Lebensdauer von Anlagen
• Verbesserung der Arbeitsumgebung
• Einfache Montage ohne Spezialwerkzeug

5. Gibt es unterschiedliche Stärken und Größen?

Ja, Antivibrationsmatten sind in verschiedenen Dicken (5–50 mm) und Plattenformaten erhältlich. Auch maßgeschneiderte Zuschnitte nach Kundenvorgabe sind möglich – ideal für Maschinenfundamente oder Sonderkonstruktionen.

---

FAQ Antivibrationsmatten für die Industrie

1. Wofür werden Antivibrationsmatten in der Industrie eingesetzt?

Sie werden unter CNC-Maschinen, Drehbänken, Fräsmaschinen, Pressen, Pumpen, Kompressoren, Generatoren, Produktionslinien und großen Aggregaten eingesetzt. Ziel ist es, Vibrationen zu minimieren, Fundament und Umgebung zu schützen und die Lebensdauer der Maschinen zu verlängern.

2. Welche Vorteile bieten Antivibrationsmatten in industriellen Anwendungen?

• Reduzierte Maschinen- und Fundamentvibrationen
• Geringere Schallübertragung (Körperschall)
• Weniger Wartung und geringere Ausfallzeiten
• Höhere Präzision im Maschinenlauf
• Schutz angrenzender Gebäude oder Messsysteme

3. Welche Materialien werden verwendet?

Gängige Materialien für Antivibrationsmatten sind:

• Natur- und Synthesekautschuk (NR, SBR)
• Nitrilkautschuk (NBR) für öl- oder chemiebelastete Bereiche
• Polyurethan-Elastomere (PU/PUR)
• Spezialelastomere (z. B. Silikon, HNBR)
• Recycling-Gummigranulat für starke Druckbelastung

Viele Matten bestehen aus recyceltem Gummi, was sie besonders umweltfreundlich und nachhaltig macht.

4. Wie wähle ich die richtige Antivibrationsmatte aus?

Wichtige Werkstoffeigenschaften bei der Auswahl sind Elastizität, Dämpfung, Härte (Shore A), Setzung (bleibende Verformung), Alterungsbeständigkeit, Quellverhalten, chemische Beständigkeit und Temperaturbeständigkeit.

Wichtige Kriterien bei der Auswahl der passenden Antivibrationslösung:

• Gewicht, Auflagefläche und Lastverteilung der Maschine
• Schwingfrequenz und Amplitude
• Umgebung: Innen/Außen, Öle, Chemikalien, UV, Temperatur
• Shore-Härte und Druckbelastbarkeit
• Langzeitverformung (Creep/Setzung)
• Anforderung an Eigenfrequenz und Dämpfung
• Anforderungen aus Maschinenrichtlinie oder Arbeitsschutz

5. Können Antivibrationsmatten im Außenbereich eingesetzt werden?

Ja, sofern die Matten beständig gegen UV-Strahlung, Ozon, Feuchte und Kälte sind.
Wichtig: Temperaturwechsel und Witterung beeinflussen Alterung und Elastizität.

6. Wie lange halten Antivibrationsmatten?

Bei fachgerechter Auslegung und fachgerechtem Einbau typischerweise 10–20 Jahre – abhängig von Werkstoff, Last und Umgebung.
Einflussfaktoren: Dauerbelastung, Umgebung, Chemikalien, Setzungsverhalten, Qualität des Elastomers.

7. Welche Alternativen gibt es zu Antivibrationsmatten?

Es gibt verschiedene Alternativen und Ergänzungen zu klassischen Antivibrationsmatten/-pads – je nach Einsatzbereich und Schwingungsintensität:

• Federlager oder Stahlfederpakete
• Pneumatische oder hydraulische Luftlagerungen
• Maschinenfüße mit Elastomereinsatz
• Schwingungsdämpfende Fundamententkopplungen
• Komplett entkoppelte Maschinenfundamente

Diese Alternativen werden gewählt, wenn höhere Dämpfungsleistung, spezielle Frequenzbereiche oder strukturelle Entkopplung erforderlich sind.

8. Welche Fehler passieren häufig bei Auswahl und Montage?

• Fehlende Berechnung der tatsächlichen Last
• Verwendung ungeeigneter Materialien (z. B. nicht ölbeständig)
• Ungleichmäßige Lastverteilung
• Teilweises Aufliegen → führt zu schlechter Dämpfung
• Keine Messung oder Validierung nach Montage
  Wikivibra betont: Elastomerteile sollen möglichst vollflächig aufliegen.
• Zu geringes Gewicht von nur einigen kg (z. B. bei normalen Laborgeräten) – dann funktionieren die Antivibrationsmatten nicht

---

FAQ Antivibrationsmatten für Labore und Messtechnik

1. Warum sind Antivibrationsmatten im Labor so wichtig?

Präzisionsgeräte wie Mikroskope, Waagen, Mess- und Prüfgeräte reagieren empfindlich auf kleinste Vibrationen. Schon minimale Erschütterungen können Messungen verfälschen oder Auflösungen verschlechtern. Entkopplung sorgt für stabile und reproduzierbare Ergebnisse.

2. Welche Anforderungen unterscheiden Labor von Industrie?

• Geringere Lasten, aber höhere Präzisionsanforderungen
• Notwendigkeit sehr niedriger Eigenfrequenzen
• Hohe Dämpfung bei kleinen Amplituden
• Reinraumtauglichkeit möglich
• Temperaturstabile Materialien (geringe Materialdrift)

3. Welche Materialien eignen sich besonders für Labore?

• Polyurethan-Elastomere mit hoher innerer Dämpfung
• Spezialpolymere mit definierter Eigenfrequenz
• Hochdämpfende Materialien (Gummi, PU, viskoelastische Materialien)
• Sandwich-Systeme aus Gummi–Metall oder Gummi–PU

Auswahlkriterien sind u. a.:

• Körperschalldämmung
• Dämpfungsverhalten
• Elastizität und Hysterese

4. Wie wählt man die passende Matte für Laborgeräte aus?

• Ermittlung der Eigenfrequenz des Gerätes
• Bestimmung der Störfrequenzen der Umgebung
• Auswahl eines Materials mit niedriger Übertragungsrate
• Anpassung an Gewicht und Auflagefläche
• Optionale Kombination mit Isolationsplattformen oder schweren Platten

5. Kann man Industrie-Antivibrationsmatten im Labor einsetzen?

Nur bedingt. Industrie-Matten sind oft für hohe Lasten und starke Amplituden konzipiert.
Für Laborpräzision sind jedoch:

• niedrigere Eigenfrequenzen
• definierte Dämpfungskennlinien
• geringere Steifigkeit
  erforderlich.

6. Was ist bei der Montage im Labor zu beachten?

• Vollflächiges Aufliegen ohne Lufteinschlüsse
• Gleichmäßige Gewichtsverteilung
• Keine starre Kopplung zu Tischrahmen oder Gestellen
• Validierung durch Messung nach Installation
  Wikivibra-Hinweis: Elastomere sollen spannungsfrei installiert werden.

7. Welche Fehler passieren im Laborbereich häufig?

• Zu geringes Gewicht des Laborgerätes
• Auswahl einer zu harten Matte → schlechte Entkopplung
• Nichtbeachtung der Eigenfrequenzen
• Keine Prüfung nach Installation
• Kombination mit instabilen Labortischen
• Vernachlässigung von Temperatur- oder Feuchteeinflüssen

8. Welche Antivibrationslösungen eignen sich für empfindliche Messgeräte?

Für empfindliche Messgeräte, Präzisionswaagen oder Laborausrüstung sind hochwirksame Schwingungsdämpfungssysteme erforderlich, da bereits kleinste Vibrationen Messergebnisse verfälschen können. Die besondere Herausforderung ist hier oft das geringe Gewicht der Messgeräte.

Geeignete Lösungen sind:

• Antivibrationsplatten oder Antivibrationstische auch als schwindungsdämpfende Tische mit Granit mit elastischer Lagerung und hoher Eigenmasse zur optimalen Schwingungsisolierung. Als besondere Spezialität bieten wir auch Antivibrations-Mikroskoptische für Reinräume an.
• Spezielle Gummipads oder Elastomerlager mit sehr niedriger Eigenfrequenz für präzise Geräte.
• Federlager oder Luftfeder-Systeme, die Vibrationen aktiv oder passiv ausgleichen.
• Aufwendige aktive Dämpfungssysteme mit Sensor- und Regeltechnik – ideal für Labore, Prüfstände oder optische Messsysteme.

Diese Lösungen minimieren selbst kleinste Erschütterungen und sorgen für stabile, reproduzierbare Messergebnisse.

---

FAQ Montage, Handhabung und Lagerung

Wie sichere ich die Maschine gegen Verrutschen, ohne eine Schallbrücke zu bauen?

Viele Maschinen stehen auf rutschhemmenden Matten ohne Verschraubung sicher. Ist eine Befestigung nötig, entkoppeln Sie Schrauben mit elastischen Hülsen und Unterlegscheiben, damit kein starrer Kontakt zwischen Maschine und Boden entsteht; alternativ eignen sich seitliche Anschläge mit elastischer Zwischenlage. Warum starre Verbindungen die Wirkung zunichtemachen, erklärt der Ratgeber Warum eine Antivibrationsmatte nicht wirkt.

Darf ich Matten selbst zuschneiden oder kleben?

Grundsätzlich ja – achten Sie auf saubere, gerade Schnittkanten und darauf, dass die belastete Fläche nach dem Zuschnitt noch zur gewählten Lastklasse passt. Beim Kleben muss der Klebstoff zum Werkstoff passen und darf die Matte weder verhärten noch seitlich als Schallbrücke überstehen; bei Bedarf nennen wir Ihnen einen geeigneten Kleber zum Produkttyp. Alternativ liefern wir Zuschnitte, Streifen und Pads nach Maß über die Kurzanfrage.

Wie lagere ich Matten vor dem Einbau?

Lagern Sie Matten und Pads trocken, möglichst flach und geschützt vor direkter Sonne, Wärmequellen und Ozon (z. B. in der Nähe von Elektromotoren oder Schweißgeräten). Rollenware nicht knicken und keine schweren Lasten punktuell darauf abstellen. Werkstoffhinweise finden Sie in den Datenblättern im Downloadbereich.

---

FAQ zum Isolations-Rechner und zur Auslegung

Wie rechne ich die Drehzahl in die Erregerfrequenz um?

Teilen Sie die Drehzahl in U/min durch 60 – das Ergebnis ist die Erregerfrequenz in Hz. Eine Pumpe mit 1.450 U/min erregt also mit rund 24 Hz, ein Motor mit 3.000 U/min mit 50 Hz. Bei Transformatoren ist die doppelte Netzfrequenz maßgeblich, im 50-Hz-Netz also 100 Hz. Der Isolations-Rechner rechnet die Drehzahl automatisch um.

Warum muss das Frequenzverhältnis über √2 liegen?

Unterhalb von η = √2 ≈ 1,41 überträgt eine elastische Lagerung die Schwingungen vollständig oder verstärkt sie sogar; um η = 1 entsteht Resonanz. Erst oberhalb von √2 beginnt die Isolierwirkung, und sie steigt mit wachsendem Verhältnis. In der Praxis wird deshalb ein Verhältnis von mindestens etwa 3 angestrebt – mehr zum Frequenzverhältnis im Glossar.

Welcher Isolationsgrad ist für meine Anwendung sinnvoll?

Das hängt davon ab, wie empfindlich die Umgebung ist und welche Anforderungen etwa aus Schallschutz oder Nachbarschaft gelten. Vereinfacht ergibt ein Frequenzverhältnis von 3 rechnerisch rund 88 %, ein Verhältnis von 4 rund 93 % Isolationsgrad (ungedämpft, Richtwerte). Für Präzisionsgeräte oder schutzbedürftige Räume sind meist tiefere Abstimmungen nötig – die verbindliche Auslegung erfolgt projektbezogen. Eine erste Abschätzung liefert der Isolations-Rechner.

Wie viel dB entspricht ein Isolationsgrad von 90 %?

Bei 90 % Isolationsgrad werden noch 10 % der Schwingung übertragen (Übertragungsfaktor T = 0,1). Nach dB = 20 · log10(1/T) entspricht das rund 20 dB; 99 % entsprechen rund 40 dB. Es handelt sich um vereinfachte Richtwerte ohne Dämpfung – mehr zur Einfügedämmung im Glossar.

Welche Frequenz setze ich ein, wenn es mehrere Erreger gibt (Motor, Pumpe, Schaufelfrequenz)?

Maßgeblich ist in der Regel die niedrigste relevante Erregerfrequenz, weil sie der Eigenfrequenz der Lagerung am nächsten liegt. Höhere Frequenzen, etwa Schaufel- oder Zahneingriffsfrequenzen, werden bei richtiger Abstimmung meist ebenfalls isoliert. Prüfen Sie im Isolations-Rechner die niedrigste Frequenz und nennen Sie uns in Ihrer Anfrage alle bekannten Erreger.

Was passiert beim Hochlauf, wenn die Maschine die Resonanz durchläuft?

Beim Hoch- und Herunterfahren durchläuft die Erregerfrequenz kurzzeitig die Eigenfrequenz der Lagerung, und die Schwingungen können deutlich ansteigen. Die Dämpfung des Elastomers begrenzt diese Überhöhung. Kritisch wird es, wenn die Maschine lange im Resonanzbereich verweilt, etwa bei langsamem Anlauf oder drehzahlgeregeltem Betrieb – dann sollte die Abstimmung gezielt geprüft werden. Siehe auch Resonanz im Glossar.

Warum weicht die dynamische Steifigkeit von der statischen ab?

Elastomere reagieren auf schnelle, kleine Schwingbewegungen steifer als auf eine langsam aufgebrachte statische Last. Die dynamische Steifigkeit liegt deshalb meist über der statischen, und die tatsächliche Eigenfrequenz fällt etwas höher aus als aus der statischen Einfederung berechnet. Der Online-Rechner arbeitet mit einer vereinfachten Abschätzung; deshalb legen wir jede Lösung projektbezogen aus. Mehr zur dynamischen Steifigkeit im Glossar.
