Antivibrationsmatten für CNC-Maschinen & Pressen
Präzise Ergebnisse und geschützte Hallenböden: Schwingungsisolierung nach Maß für Werkzeugmaschinen, Pressen und Produktionsanlagen.
✓ Technische Auslegung
individuell nach Ihren Maschinendaten
✓ Zuschnitt nach Maß
Matten, Streifen, Pads & Mehrlagen-Systeme
✓ Schnelle Angebote
kurzfristige Fertigung & Express möglich
✓ Industrie & Forschung
beliefert auch führende Hochschulen & Institute
Welche Eigenfrequenz braucht Ihre Lagerung? → Zum kostenlosen Isolations-Rechner
Präzision beginnt beim Maschinenfundament

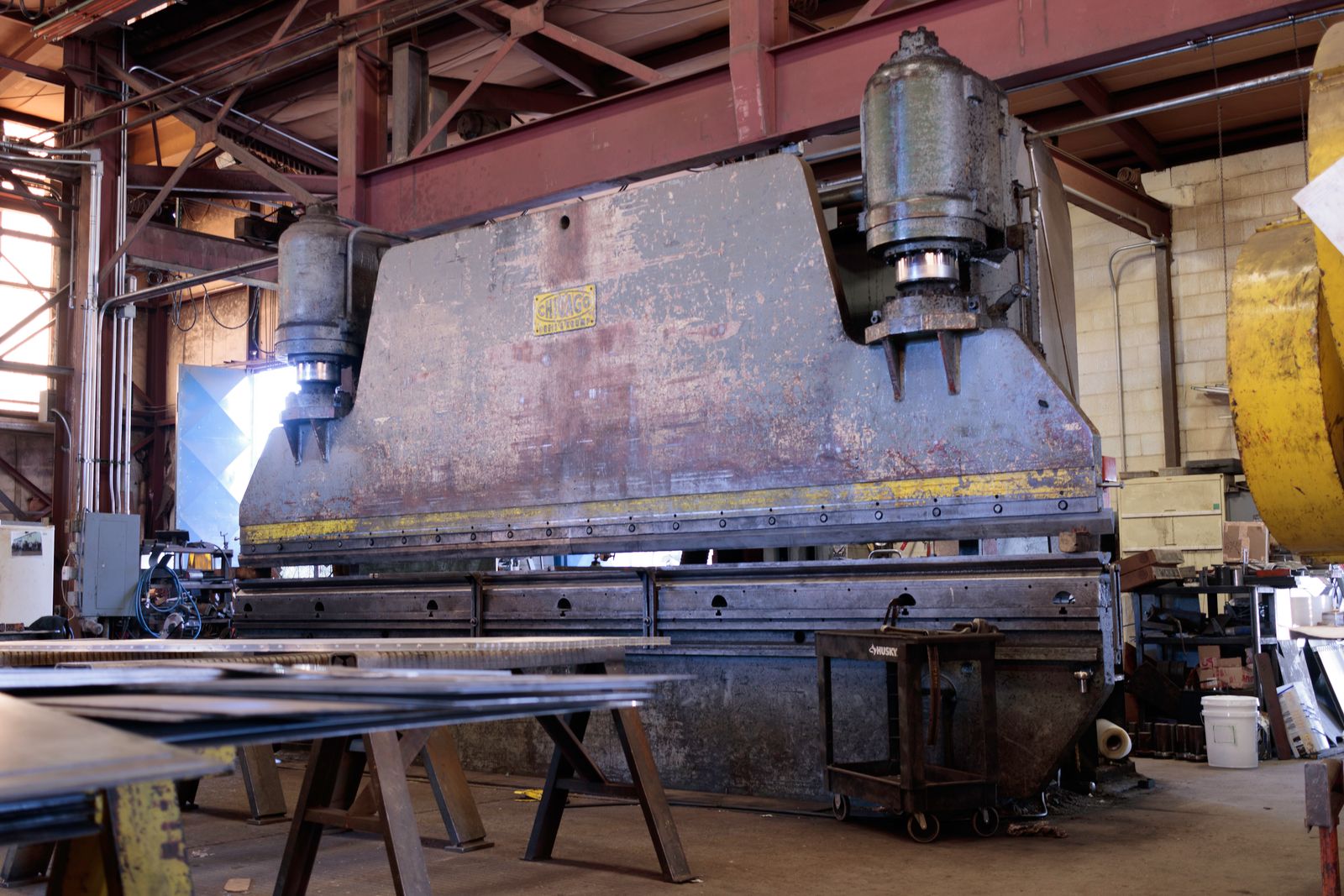

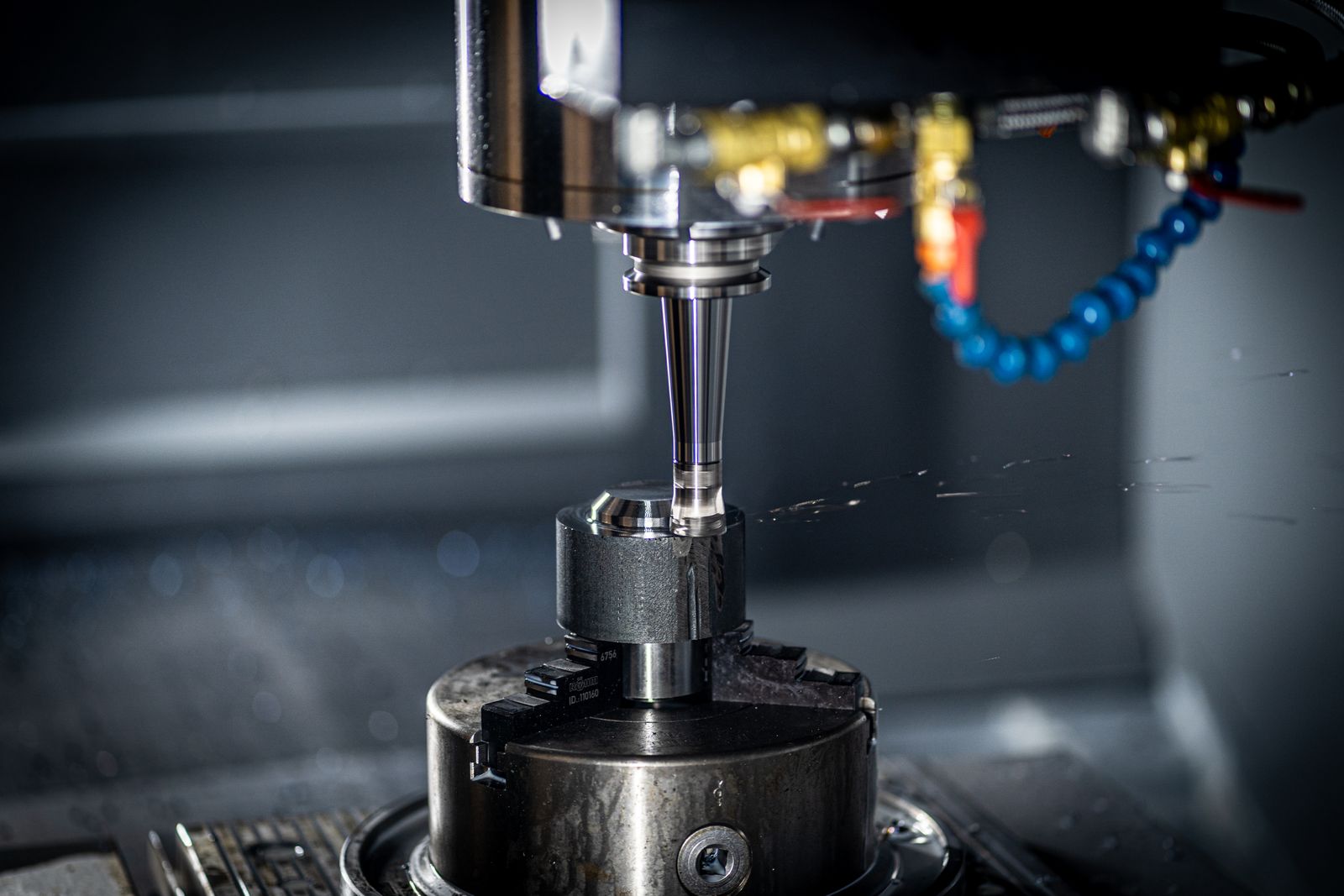

Werkzeugmaschinen reagieren empfindlich auf Schwingungen – auf eigene ebenso wie auf Erschütterungen, die von Nachbarmaschinen, Staplern oder Pressen über den Hallenboden kommen. Pressen, Stanzen und Scheren erzeugen wiederum starke Stoßbelastungen, die Fundamente, Böden und angrenzende Anlagen beanspruchen.
Bessere Oberflächen
Weniger Schwingungen am Werkzeug verbessern Maßhaltigkeit, Oberflächengüte und Prozessstabilität.
Stöße abfangen
Elastomere nehmen Stoßenergie von Pressen und Stanzen auf und schützen Fundament und Hallenboden.
Längere Standzeiten
Geringere dynamische Belastung schont Spindeln, Führungen und Werkzeuge.

Typische Maschinen
Wir liefern Antivibrationslösungen unter anderem für:
- CNC-Fräs- und Drehmaschinen, Bearbeitungszentren
- Pressen, Prägepressen und Abkantpressen
- Stanzen, Scheren und Sägemaschinen
- Spritzgussmaschinen
- Schleif- und Erodiermaschinen
- Koordinatenmessmaschinen in der Fertigung
Schwingungsisolierung passend zur Maschine
Die beste Lösung hängt davon ab, ob Sie Ihre Maschine vor Erschütterungen von außen schützen (Empfängerisolierung) oder die Umgebung von Ihrer Maschine entkoppeln wollen (Quellenisolierung). Material und Aufbau stimmen wir genau darauf ab.
- Vollflächige Matten oder Pads unter Maschinenfüßen
- Schwerlast-Matten bis 50 mm für Pressen und große Fundamente
- Öl- und kühlschmierstoffbeständige Werkstoffe (z. B. NBR, PU)
- Mehrlagen-Systeme für hohe dynamische Kräfte
Empfohlene Systeme & technische Daten
Werkzeugmaschinen und Pressen stellen hohe statische und dynamische Anforderungen: große Gewichte auf kleinen Aufstandsflächen, Stoßbelastungen und Kontakt mit Kühlschmierstoffen. Hier kommen vor allem steife, hoch belastbare Klassen zum Einsatz.
| Empfohlenes System | Lastbereich (statische Dauerlast) | Geeignet für |
|---|---|---|
| Gummigranulat-/Fasermatte, Klasse G7 – G8 | 0,80 – 1,50 N/mm² | Pressen, Stanzen, schwere Bearbeitungszentren |
| PUR-Elastomer, schwer bis sehr schwer | 0,60 – 2,5 N/mm² | hohe Punktlasten, Fundamentlagerung, Schutz empfindlicher Maschinen |
| NBR-/PU-Elemente | nach Auslegung | Bereiche mit Öl- und Kühlschmierstoffkontakt |
- Stoßbelastungen: Spitzenlasten bei der Auswahl der Lastklasse berücksichtigen
- Präzisionsmaschinen nach der Anfangssetzung (erste Tage unter Last) prüfen und neu ausrichten
- Für große Pressen gegebenenfalls ein eigenes, elastisch gelagertes Fundament vorsehen
→ Alle Lastklassen: Werkstoffe & technische Daten · Eigene Werte prüfen: Isolations-Rechner
Passende Datenblätter (PDF): Gummigranulatmatten G1–G8 · Elastomerplatten & Pads
Rechenbeispiel: Bearbeitungszentrum und Presse
Vereinfachtes Beispiel, Richtwerte – die verbindliche Auslegung erfolgt projektbezogen. Das Beispiel zeigt, warum sich eine drehende Spindel gut isolieren lässt, die Hubfrequenz einer Presse dagegen nicht.
| Größe | Annahme / Rechnung | Ergebnis |
|---|---|---|
| Maschine | CNC-Bearbeitungszentrum, Betriebsgewicht 8.000 kg, 6 Aufstellpunkte mit je einem Pad 150 × 150 mm | Auflagefläche 6 × 22.500 mm² = 135.000 mm² |
| Flächenpressung | 8.000 kg × 9,81 / 135.000 mm² | ≈ 0,58 N/mm² → Gummigranulat Klasse G7 (bis 0,80 N/mm²), mit Reserve für dynamische Lasten |
| Eigenfrequenz der Lagerung (angenommen) | Richtwert Gummigranulat: ab ca. 10–15 Hz; steife Klasse, daher oberer Wert | f0 ≈ 15 Hz |
Zwei typische Erreger bei f0 ≈ 15 Hz:
| Erreger | Erregerfrequenz | Frequenzverhältnis η | Isolationsgrad | Pegelminderung |
|---|---|---|---|---|
| Spindel mit 3.000 U/min | 50 Hz | ≈ 3,3 | ≈ 90 % | ≈ 20 dB |
| Presse mit 120 Hüben/min | 2 Hz | ≈ 0,13 (unter √2) | keine Isolierung der Hubfrequenz | – |
Rechnung: Isolationsgrad = 1 − 1/(η² − 1) mit η = Erregerfrequenz / Eigenfrequenz; Isolierung erst ab η > √2. Bei Pressen wirkt die Matte deshalb vor allem als Puffer: Sie mindert die höherfrequenten Anteile der Stoßanregung und schont Fundament und Hallenboden. Entscheidend sind dann ausreichende Lastreserven für Spitzenlasten. Welche Regelwerke für Erschütterungen gelten, zeigt die Übersicht Normen & Regelwerke.
→ Eigene Werte im Isolations-Rechner prüfen
So läuft Ihr Projekt ab
1. Anfrage
Sie nennen uns Ihre Maschine oder Anlage, das Gewicht, die Aufstellfläche und die Drehzahl – am einfachsten über unseren Konfigurator.
2. Auslegung
Wir wählen Material, Härte, Stärke und Format passend zu Last und Frequenz und stimmen die Lösung mit Ihnen ab.
3. Fertigung
Ihre Antivibrationsmatten oder -pads werden nach Maß zugeschnitten – als Matte, Streifen, Pad oder Mehrlagen-System.
4. Lieferung
Sie erhalten einbaufertige Elemente, die sich ohne großen Aufwand unter Maschinen und Fundamenten montieren lassen.
Häufige Fragen
Verliert die Maschine durch die elastische Lagerung an Stabilität?
Bei richtiger Auslegung nicht. Die Härte der Matte wird so gewählt, dass die Maschine stabil steht und Schwingungen trotzdem wirksam gedämpft werden.
Sind die Matten beständig gegen Kühlschmierstoffe?
Für Werkzeugmaschinen setzen wir öl- und kühlschmierstoffbeständige Werkstoffe wie NBR oder PU ein.
Kann ich mehrere Maschinen gleichzeitig ausstatten?
Ja. Wir fertigen auch für ganze Maschinenparks – mit einheitlichen oder individuell abgestimmten Lösungen.
Wie verankere ich eine Presse auf elastischer Lagerung?
Pressen und Stanzen sollten nicht lose auf der Matte stehen, da Stoßkräfte die Maschine sonst wandern lassen können. Üblich sind Verankerungen, bei denen die Schrauben über elastische Hülsen und Scheiben vom Maschinenfuß entkoppelt sind, sodass keine starre Verbindung zum Boden entsteht. Alternativ steht die Presse fest verschraubt auf einem eigenen Fundamentblock, der seinerseits elastisch gelagert ist. Welche Variante passt, hängt von Stoßkräften und Herstellervorgaben ab.
Wie nivelliere ich eine Maschine auf Matten?
Höhenunterschiede gleichen Sie mit Stellschrauben bzw. Nivellierelementen an den Maschinenfüßen aus, die auf den Pads stehen. Da die Matte unter Last etwas nachgibt (Einfederung), wird erst nach der Anfangssetzung in den ersten Tagen final ausgerichtet und danach nochmals geprüft. Größere Unebenheiten im Boden sollten vorher ausgeglichen werden, damit alle Pads gleichmäßig belastet sind.
Wie hoch dürfen Spitzen- und Stoßlasten im Verhältnis zur Dauerlast sein?
Die Lastklassen, etwa G7 bis 0,80 N/mm², beziehen sich auf die statische Dauerlast. Kurzzeitige Spitzen- und Stoßlasten dürfen darüber liegen; wie weit, ist werkstoff- und typabhängig und wird im Angebot nachgewiesen. Planen Sie für Pressen und Stanzen daher Reserve ein, statt die Dauerlast bis an die Klassengrenze auszureizen. Die Kennwerte finden Sie unter Werkstoffe & technische Daten.
Schütze ich die Maschine oder die Umgebung – was ist der Unterschied?
Pressen, Stanzen und Scheren sind typische Schwingungsquellen: Hier wird die Maschine gelagert, damit Stöße nicht in Boden und Nachbaranlagen gelangen (Quellenisolierung). Präzisionsmaschinen wie Schleifmaschinen oder Koordinatenmessmaschinen schützt man dagegen vor Erschütterungen aus der Halle (Empfängerisolierung). Beide Fälle werden unterschiedlich abgestimmt; für Messräume siehe auch Labore & Forschung.
Wie messe ich den Erfolg vor und nach dem Einbau?
Am aussagekräftigsten ist eine Schwingungsmessung an Maschinenfuß und Boden, einmal vor und einmal nach dem Einbau und jeweils im gleichen Betriebszustand. Aus dem Vergleich der Pegel ober- und unterhalb der Lagerung ergibt sich die tatsächliche Wirkung. Hinweise zur Bewertung geben Regelwerke wie VDI 2062 oder DIN 4150 – siehe Normen & Regelwerke.
Vibrationen beeinträchtigen Ihre Fertigung?
Senden Sie uns die Daten Ihrer Maschine – wir legen die passende Schwingungsisolierung für Sie aus.
🗣️ Wir beraten Sie auf Deutsch, Englisch und Französisch – unser Team umfasst englisch- und französischsprachige Mitarbeitende.
Wenig Zeit? Die Kurzanfrage genügt für den Anfang. Lieber ausführlich? Nutzen Sie unseren Anfrage-Konfigurator oder kontaktieren Sie uns direkt. Material vorab testen? Materialmuster anfordern – einfach in der Kurzanfrage die Muster-Option wählen.
